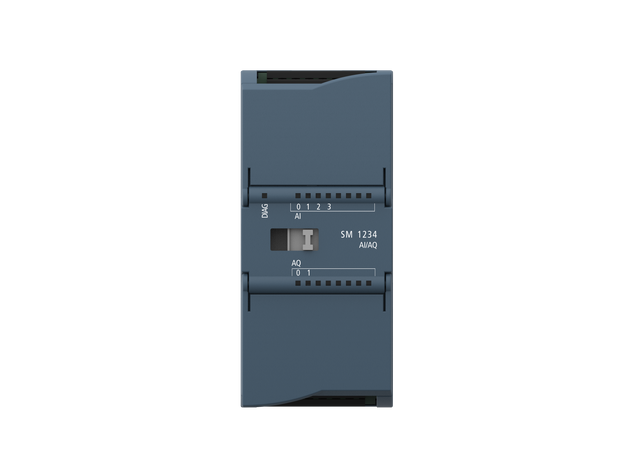

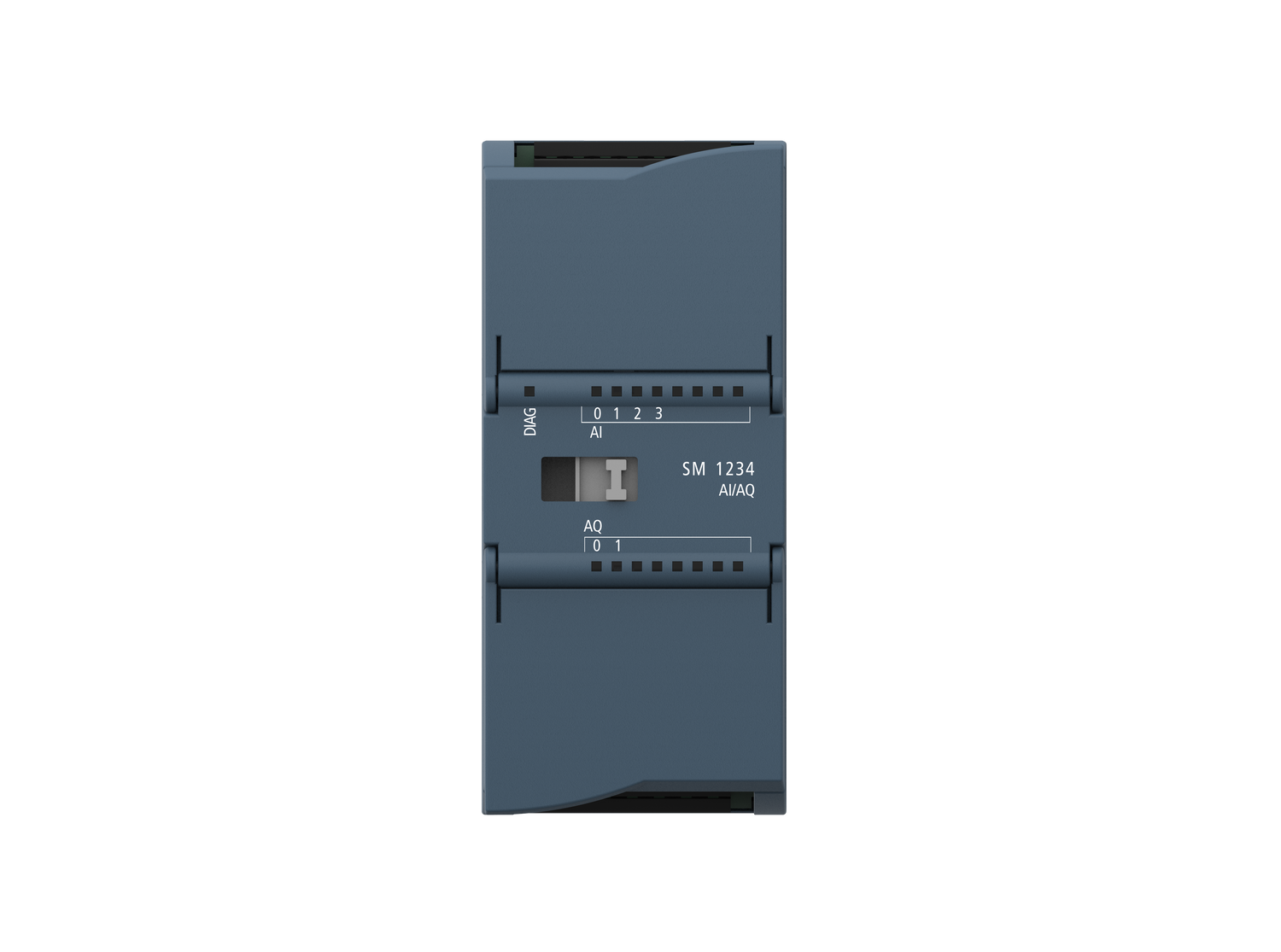

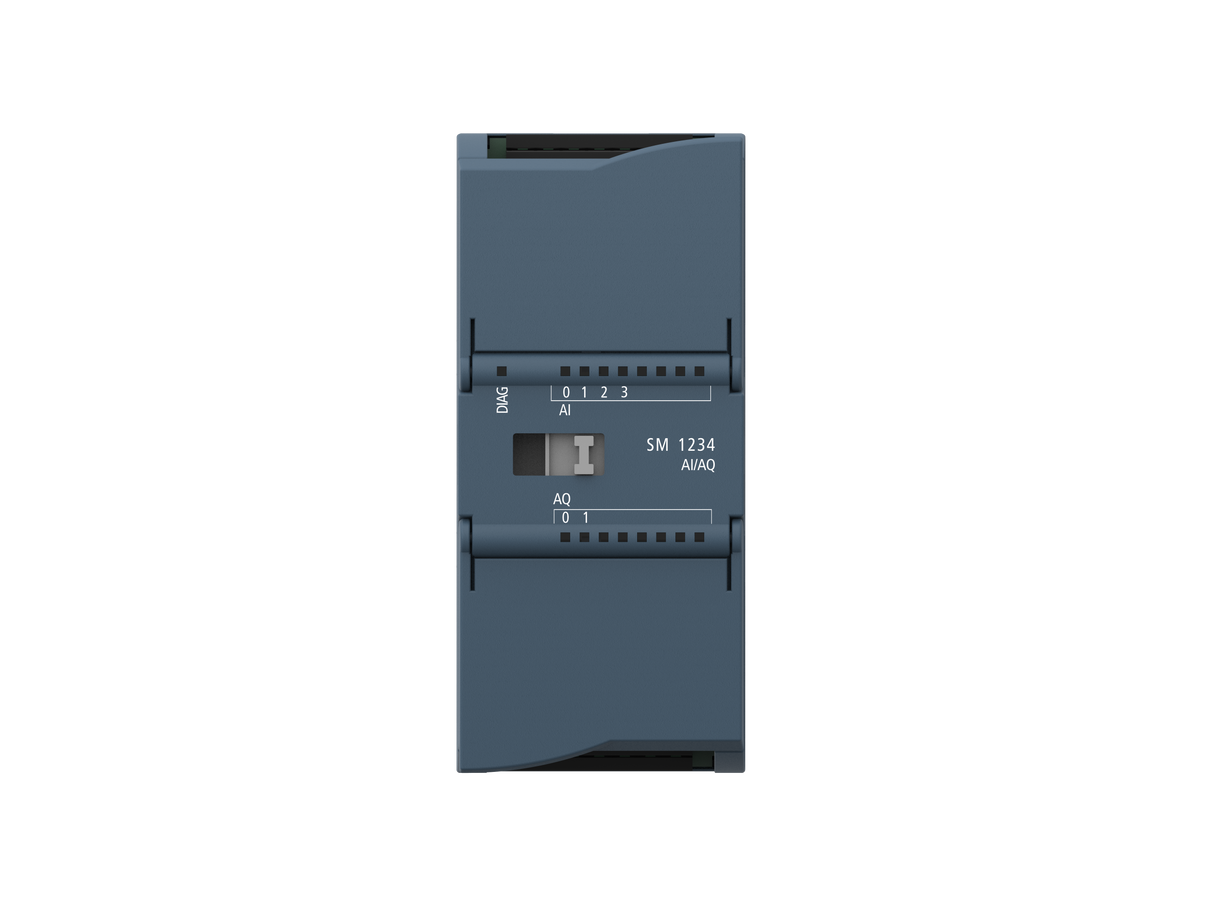

ООН 234-4HE32-0XB0
Модуль аналогового ввода/вывода SM 1231 1200PLC, аналогичный Siemens S7-1200 PLC
1) SM 1234 Аналоговый вход/выход 4AI/2AO
2) Совместимо с Siemens 6es7 234-4HE32-0XB0
3) Аналоговый модуль;
4) Возможность подключения к процессору и модулям Siemens 1200;
5) Гарантия 3 года;
6) Отправка возможна в течение 2-3 рабочих дней после оплаты;
7) Материал: АБС, ИС
| Общий | |
| Размеры Ш x В x Г (мм) | 45x100x75 |
| Масса | 220 г |
| Потребляемая мощность | 2,4 Вт |
| Потребление тока (шина SM) | 80 мА |
| Потребляемый ток (24 В постоянного тока) | 60мА (без нагрузки) |
| Аналоговый вход | |
| Количество входных каналов | 4 |
| Тип | Напряжение или ток (дифференциал): можно выбрать 2 в качестве набора |
| Диапазон | ±10 В,±5 В,±2,5 В,0-20 мА или 4-20 мА |
| Полный диапазон шкалы (слово данных) | -27,648 -27,648 |
| Диапазон превышения/недопущения (слово данных) |
Напряжение:32,511-27,649/-27,649 --32,512 Текущий:32,511-27,649/0--4864 |
| Переполнение/незаполнение (слово данных) |
Напряжение: 32,767-32,512/-32,513--32,768 Текущий:32,767-32,512/-4865--32,768 |
| Разрешение | 12 бит + знаковый бит |
| Максимальное сопротивление давлению/току | +35 В/±40 мА |
| Гладкий | Никакого, слабого, среднего или сильного |
| Подавление шума | 400,60,50 или 10 Гц |
| Сопротивление | ≥9MQ(напряжение)/≥270Ω,<290Q(ток) |
| Изоляция (сторона поля и сторона логики) | Никто |
| Время аналого-цифрового преобразования | |||
| Подавление синфазного сигнала | 40 дБ,DC-60 Гц | ||
| Рабочий диапазон сигнала | Напряжение сигнала плюс синфазное напряжение должно быть меньше +12 В и больше -12 В. | ||
| Длина кабеля (метр) | 100 метров, экранированная витая пара | ||
| Аналоговый выход | |||
| Количество выходных каналов | 2 | ||
| Тип | |||
| Диапазон | ±10 В , 0-20 мА или 4-20 мА | ||
| Точность | Напряжение: 14 бит; Ток: 13 бит | ||
| Полный диапазон шкалы (слово данных) | Напряжение: -27,648-27,648; Ток: 0-27,648 | ||
| Точность (25ºC/0-55ºC) | ±0,3‰±0,6% от полной шкалы | ||
| Время стабилизации (95% от нового значения) | Напряжение : 300 мкСм(R), 750 мкСм(1 мкФ) , Ток : 600 мкСм(1 мГн ), 2 мс (10 мГн ) | ||
| Сопротивление нагрузки | Напряжение: ≥1000 Ом; Ток: ≤600 Ом | ||
| Поведение во время RUN-STOP | Предыдущее значение или заменяющее значение (значение по умолчанию — 0) | ||
| Изоляция (сторона поля и сторона логики) | Никто | ||
| Длина кабеля (метр) | 100 метров, экранированная витая пара | ||
| Диагноз | |||
| O переполнение/недополнение | √ | ||
| Короткое замыкание на массу (только режим напряжения ) | Выходной терминал имеет | ||
| Разомкнутая цепь (только текущий режим) | Выходной терминал имеет | ||
| 24 В постоянного тока низкого напряжения | √ | ||
