Промышленный HMI серии UH

Действуйте просто и напрямую

Конфигурация программного обеспечения: Uniface

Эффективное взаимодействие

Богатые интерфейсы

4.3' 7' и 10'

Настраиваемый интерфейс

Визуализация данных

Упрощает контроль производственного процесса

Богатые интерфейсы

Удобно для вторичной застройки

Красивый внешний вид

Легко установить

ПЛК+ЧМИ

Часто задаваемые вопросы о панелях HMI

Что касается часто задаваемых вопросов о промышленном hmi, мы только сделали серию видео и текстового контента. Если вы столкнулись с этими проблемами, вы можете взглянуть на эти материалы, они дадут вам некоторые ответы. Если эти материалы все еще не могут дать вам ответ, пожалуйста, свяжитесь с нами.

свяжитесь с нами

Что такое HMI (человеко-машинный интерфейс)

HMI, также известный как интерфейс человек-машина, представляет собой устройство, которое может получать инструкции и обратную связь от ПЛК, который управляет оборудованием автоматизации процессов. Его также можно понимать как пользовательский интерфейс или панель управления, которая соединяет людей с машинами, системами или оборудованием. HMI чаще всего используется в области промышленного управления.

Панели HMI обычно подключаются к программируемому логическому контроллеру (ПЛК) , который отвечает за управление процессом на основе входных данных HMI и полевых датчиков. HMI может предоставлять информацию соответствующим операторам и позволять соответствующему персоналу вводить команды и передавать инструкции в ПЛК для выполнения.

Проще говоря, панели hni — это сваха, необходимая для общения людей и машин. Без этой свахи людям и машинам трудно общаться.

История развития промышленного HMI Unimat

Компания Unimat была основана в 2005 году. Она начинала с PLC и выпустила свой первый продукт HMI в 2016 году. В настоящее время промышленный HMI доступен в размерах 4,3 дюйма, 7 дюймов и 10 дюймов и оснащен собственной разработкой, многофункциональным бесплатным программным обеспечением для конфигурирования Uinface. Интерфейс прост и удобен в эксплуатации, промышленный, с более надежной защитой и может стабильно работать в суровых условиях.

Каковы функции панелей HMI?

Существует множество типов интерфейсов HMI, включая интерфейсы сетевых кабелей RS232, RS485 и RJ45. Например, на заводе нам необходимо собирать информацию, такую как температура, влажность и состояние машин в различных зонах завода, контролировать и регистрировать эти параметры через главный контроллер и иметь возможность обрабатывать некоторые непредвиденные ситуации, когда они возникают. Это очень типичное применение HMI. В общем, система HMI должна иметь несколько основных возможностей:

1. Отображение тенденций данных в реальном времени — немедленное отображение полученных данных на экране.

2. Автоматическая запись данных — автоматическое сохранение данных в базе данных для последующего просмотра.

3. Отображение тенденций исторических данных — визуализация данных в базе данных.

4. Формирование и печать отчетов - можно преобразовать данные в формат отчета и распечатать его.

5. Графический интерфейс управления - оператор может напрямую управлять машиной и другими устройствами через графический интерфейс.

Преимущества использования промышленного HMI

Панели HMI обладают такими преимуществами, как быстрая скорость отклика, простота коммуникации, долговечность, экономия места и т. д. В настоящее время это самый удобный, простой и естественный способ взаимодействия человека с компьютером. Пользователи могут управлять им, просто нажимая пальцами на значки или текст на дисплее.

Распространенные области применения и применения панелей HMI

HMI (человеко-машинный интерфейс) может применяться во многих различных сценариях и отраслях, включая, помимо прочего, следующие аспекты:

1. Промышленная автоматизация: применение промышленных сенсорных экранов HMI в промышленных системах управления, роботах и другом оборудовании помогает повысить эффективность и безопасность производства.

2. Транспорт: применение технологии сенсорного экрана HMI в транспортном оборудовании, таком как навигационные системы транспортных средств и системы запроса информации о поездах, предоставляет пассажирам удобные методы запроса информации и управления.

3. Автоматизация сельского хозяйства: HMI используется в сельском хозяйстве для управления и мониторинга сельскохозяйственного оборудования и систем, регулировки параметров, мониторинга окружающей среды и оптимизации сельскохозяйственного производства через интерфейс.

4. Система управления энергопотреблением: промышленный HMI используется в сфере энергетики для контроля генерации, передачи и использования энергии через интерфейс, регулировки параметров и оптимизации использования энергии.

5. Логистика и управление цепочками поставок: панели HMI используются в складском оборудовании, транспортных средствах и системах управления логистикой в области логистики и цепочек поставок, чтобы помочь операторам отслеживать товары, управлять складами и координировать логистику.

6. Строительство и недвижимость: промышленный HMI используется в системах автоматизации, управления зданиями и управления умными домами в проектах строительства и недвижимости, предоставляя пользователям интерфейс для взаимодействия и управления объектами здания.

Промышленное решение HMI Unimat

По состоянию на 2024 год Unimat HMI используется во многих отраслях, таких как:

1. Водоочистная промышленность – решение для подачи воды под постоянным давлением: использование Unimat UH 507 HMI

2. Отрасль HVAC — решение для отопления на автомобильном заводе Xiaomi: использование Unimat UH 407 HMI

3. Строительная промышленность - бетоносмесительная станция: с использованием Unimat 10' HMI

4. Племенная промышленность – интеллектуальный инкубаторий: использование Unimat UH 510 HMI

5. Сельское хозяйство - интеллектуальная сельскохозяйственная теплица: использование экрана Unimat IoT UH 507W

Разница между HMI и SCADA

Человеко-машинный интерфейс (HMI) — это пользовательский интерфейс, который позволяет оператору-человеку взаимодействовать с машиной или процессом. HMI обычно используются в промышленных условиях, чтобы операторы могли контролировать и управлять процессами, и обычно подключаются к программируемому логическому контроллеру (ПЛК), который отвечает за управление процессом на основе входных данных с полевого HMI и датчиков. HMI просто предоставляет информацию оператору и позволяет ему вводить команды, которые затем отправляются в ПЛК для выполнения.

В промышленных условиях HMI может использоваться для:

1. Визуальное отображение данных

2. Отслеживайте время производства, тенденции и теги

3. Контролировать ключевые показатели эффективности

4. Контролируйте входы и выходы машины

Система диспетчерского управления сбором данных (SCADA) — это система, состоящая из программных и аппаратных элементов, которая позволяет промышленным организациям:

1. Управление производственными процессами на местном или удаленном уровне.

2. Мониторинг, сбор и обработка данных в реальном времени

3. Прямое взаимодействие с датчиками, клапанами, насосами, двигателями и другими устройствами через программное обеспечение человеко-машинного интерфейса (HMI)

4. Запись событий в файлы журналов

Системы SCADA необходимы промышленным организациям, поскольку они помогают поддерживать эффективность, обрабатывать данные для принятия более обоснованных решений и сообщать о проблемах в системе, помогая сократить время простоя.

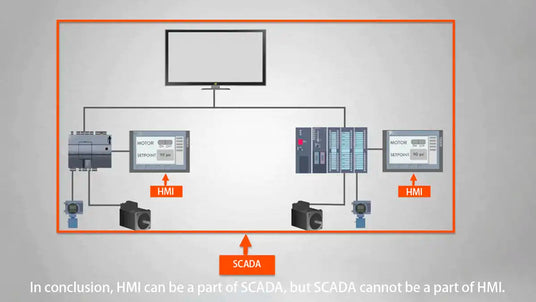

Разница между SCADA и HMI

Системы HMI и SCADA выполняют схожие задачи, контролируя и управляя определенными процессами, но основные различия между HMI и SCADA заключаются в следующем:

1. HMI ограничен одним или двумя процессами/системами, а его мониторинг и управление осуществляются локально.

2. SCADA часто используется для управления и мониторинга более сложных систем, расположенных на большей территории, и требует передовых инструментов и методов управления.

В заключение следует отметить, что HMI может быть частью SCADA, но SCADA не может быть частью HMI.

Как выбрать подходящие панели HMI?

При выборе подходящего HMI следует учитывать следующие факторы:

Совместимость: HMI и ПЛК не обязательно должны принадлежать к одному бренду, но они должны иметь одинаковый протокол связи, который включает совместимость с системой управления, протоколом связи и форматом данных, используемым устройством.

Среда установки: Среда установки HMI определяет, соответствует ли выбранный HMI требованиям, таким как: рабочая температура, требования к водонепроницаемости, требования к взрывозащите, другие факторы окружающей среды, такие как вибрация, установка вне помещения и т. д.

Размер: HMI должен иметь четкий дисплей и хорошее разрешение. При выборе можно выбрать подходящий размер по мере необходимости. Unimat HMI имеет 4,3 дюйма, 7 дюймов и 10 дюймов.

Масштабируемость: HMI должен быть спроектирован так, чтобы быть масштабируемым и иметь возможность обрабатывать более сложные данные по мере совершенствования процесса или оборудования.

Хранение: Резервируйте определенное количество памяти для последующих рецептов во время использования. Некоторые HMI поддерживают слоты для карт SD, что очень важно для последующего использования.
