ООН 222-1HH32-0XB0

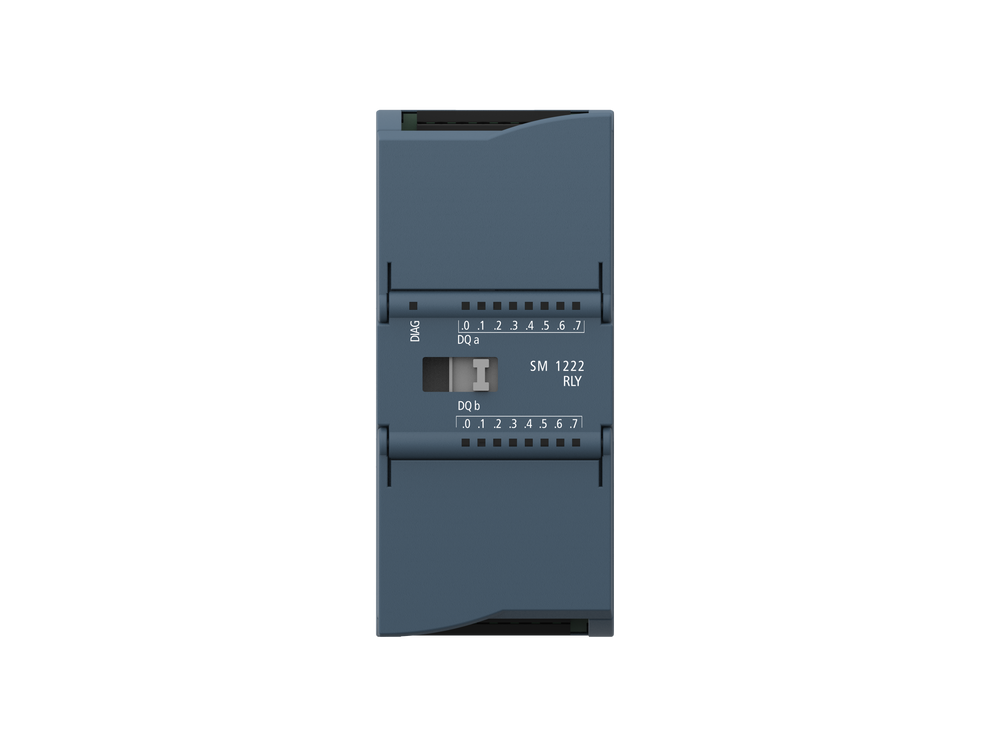

Модуль цифрового вывода SM 1222, аналогичный ПЛК Siemens S7-1200
1) SM 1222 Цифровой выход, 16 DO реле
2) Совместимо с Siemens 6es7 222-1HH32-0XB0
3) Цифровой модуль;
4) Возможность подключения к процессору и модулям Siemens 1200;
5) Гарантия 3 года;
6) Отправка возможна в течение 2-3 рабочих дней после оплаты;
7) Материал: АБС, ИС
| Модель | СМ 1222 Д К 8×Р ЛЙ | СМ 1222 ДК 16 × Ж/Д | СМ 1222 DQ 8×24 В постоянного тока | СМ 1222 DQ 16×24 В постоянного тока |
| Номер заказа | ООН 222-1HF32-0XB0 | ООН 222-1HH32-0XB0 | ООН 222-1BF32-0XB0 | ООН 222-1BH32-0XB0 |
| Общий | ||||
| Размеры Ш x В x Г (мм) | 45x100x75 | 45x100x75 | 45x100x75 | 45×100×75 |
| Масса | 190г | 260 г | 180 г | 220г |
| Потребляемая мощность | 4,5 Вт | 8,5 Вт | 1,5 Вт | 2,5 Вт |
| Потребляемый ток (24 В пост. тока) | 7 мА на каждую используемую катушку реле | 7 мА на каждую используемую катушку реле | 50мА | 100 мА |
| Потребление тока (шина SM) | 120 мА | 135 мА | 120 мА | 140 мА |
| Цифровой выход | ||||
| Выходные точки | 8 | 16 | 8 | 16 |
| Диапазон напряжения | 5 - 3 0 В постоянного тока или 5 - 2 5 0 В переменного тока | 20,4 -28,8 В постоянного тока | ||
| Тип | Реле, сухой контакт | Реле, сухой контакт | Твердотельный - MOSFET (тип источника) | |
| Логический сигнал 1 при максимальном токе | ---- | Мин. 2 0 В пост. тока | ||
| Сигнал логического 0 с нагрузкой 10 кОм | ---- | Макс. 0,1 В постоянного тока | ||
| Ток (максимальный) | 2.0А | 0,5 А | ||
| Нагрузка лампы | 30 Вт постоянного тока/200 Вт переменного тока | 5 Вт | ||
| Сопротивление контакта в открытом состоянии | Максимум 0,2 Ом для нового оборудования | Макс. 0,6 Ом | ||
| Ток утечки на точку | --- | Макс. 10 мкА | ||
| Пусковой ток | 7А с замкнутыми контактами | 8 А, максимальная продолжительность 100 | ||
| Защита от перегрузки | Никто | |||
| Изоляция (сторона поля и сторона логики) | 1500 В переменного тока (катушка и контакты)Нет (катушка и логическая сторона) | 1500 В переменного тока (катушка и контакты) Нет (катушка и логическая сторона) | 707 В постоянного тока (типовое испытание) | |
| Группа изоляции | 2 | 4 | 1 | 1 |
| Ток на общую клемму (максимальный) | 10 А | 10 А | 4 А | 8А |
| Напряжение зажима индуктора | - | L+ - 48 В, потеря 1 Вт | ||
| Задержка переключения |
Максимум 10 мс |
Максимальное время от отключения до подключения составляет 50 мкс. Максимальное время от подключения до отключения составляет 200 мкс. |
||
| Механический ресурс (без нагрузки) | 10 000 000 циклов открытия/закрытия | - | ||
| Срок службы контактов при номинальной нагрузке | 100 000 циклов открытия/закрытия | - | ||
| Поведение во время БЕГА-СТОП | Предыдущее значение или заменяющее значение (значение по умолчанию — 0) | |||
| Количество одновременно включенных выходов |
8 |
*8 (без смежных точек), при 60ºC (по горизонтали) или 50^ºC (по вертикали) *16,559ºC (по горизонтали) или 45ºC (по вертикали) |
8 |
16 |
