ООН 223-1PH32-0XB0

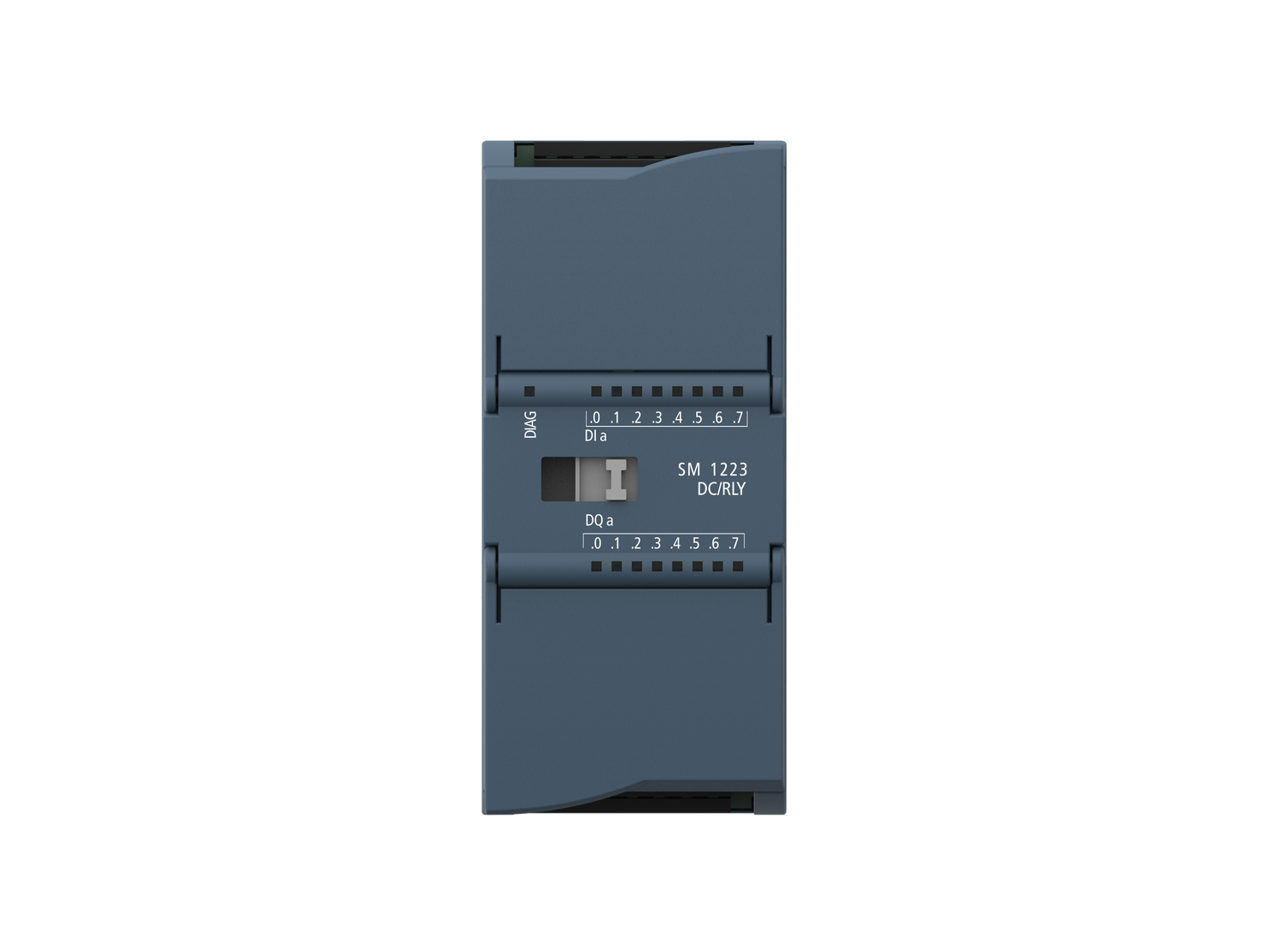

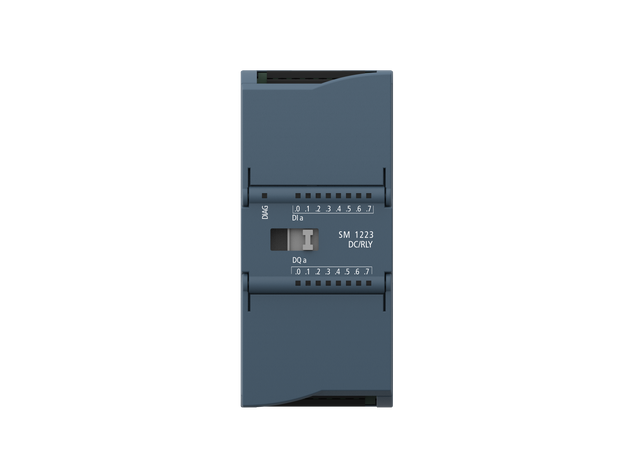

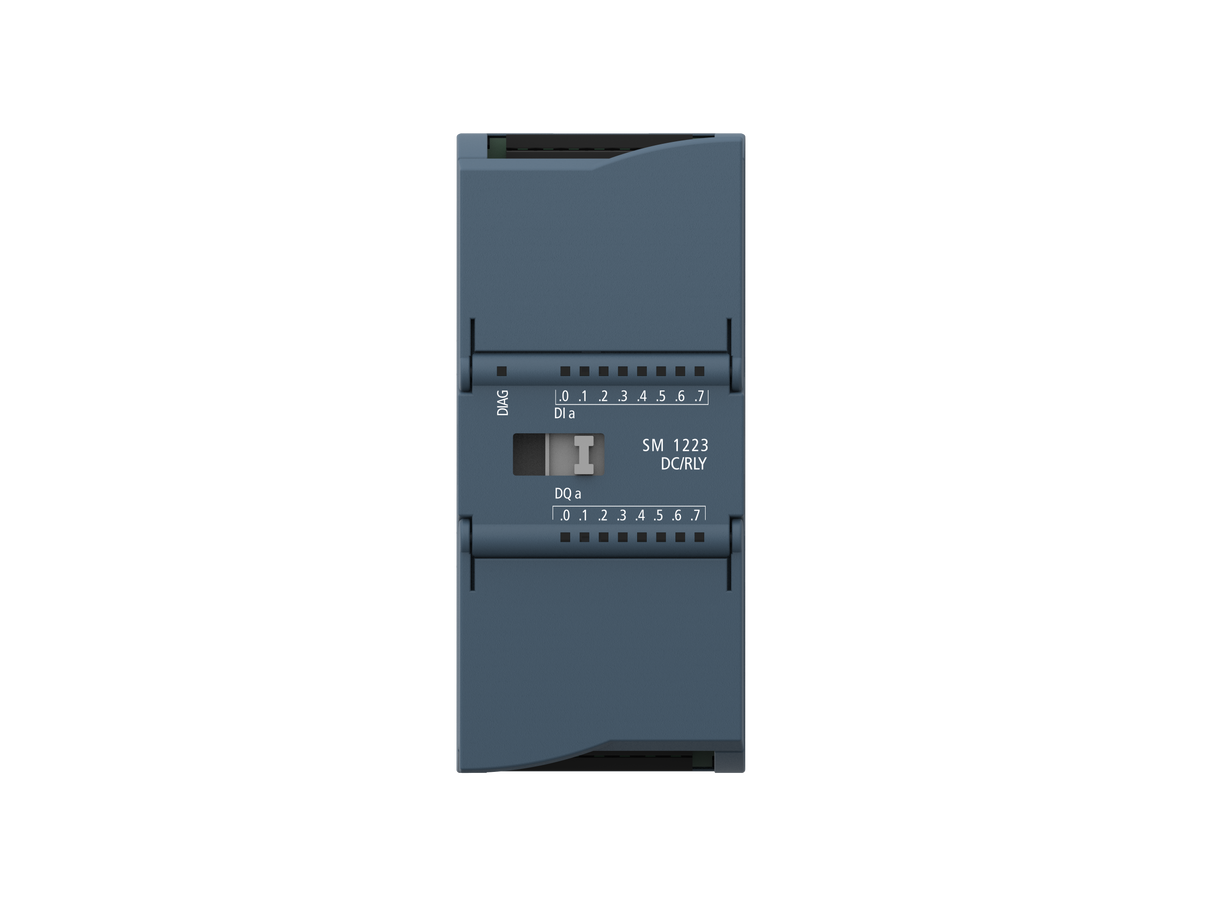

Модуль цифрового ввода/вывода SM 1223, аналогичный ПЛК Siemens S7-1200
1) SM 1223 Цифровой вход/выход 8DI 24V DC/ 8DO Реле
2) Совместимо с Siemens 6es7 223-1PH32-0XB0
3) Цифровой модуль;
4) Возможность подключения к процессору и модулям Siemens 1200;
5) Гарантия 3 года;
6) Отправка возможна в течение 2-3 рабочих дней после оплаты;
7) Материал: АБС, ИС
| Модель |
СМ 1223 D I 8x24 В постоянного тока DQ 8 ×RLY |
|||
| Номер заказа | ООН 223-1PH32-0XB0 | |||
| Размеры ШxВxГ(мм) | 45x100x75 | |||
| масса | 230 г | |||
| Потребляемая мощность | 5,5 Вт | |||
| Потребление тока (шина SM) | 145 мА | |||
| Потребляемый ток (24 В пост. тока) |
Каждый используемый входной сигнал составляет 4 мА. 7 мА на каждую используемую катушку реле |
|||
| Цифровой вход | ||||
| Введите баллы | 8 | |||
| Тип | Тип приемника/источника (тип приемника IEC Class 1) | |||
| Номинальное напряжение | 24 В постоянного тока при 4 мА, номинально | |||
| Допустимое постоянное напряжение | Макс. 30 В постоянного тока | |||
| Перенапряжение | 35 В постоянного тока, длительность 0,5 с | |||
| Сигнал логики 1 (минимум) | 2. 15 В постоянного тока при 5 мА | |||
| Сигнал логического 0 (максимум) | 5 В постоянного тока при 1 мА | |||
| Изоляция (сторона поля и сторона логики) | 707 В постоянного тока (типовое испытание) | |||
| Группа изоляции | 2 | |||
| Время фильтра | 0,2, 0,4, 0,8, 1,6, 3,2, 6,4 и 12,8 мс (по выбору, 4 в группе) | |||
| Количество одновременно подключенных входов | 8 | |||
| Длина кабеля (метр) | 500 (экранированный); 300 (неэкранированный) | |||
| Цифровой выход | ||||
| Выходные точки | 8 | |||
| Тип | Реле, сухой контакт | |||
| Диапазон напряжений | 5-30 В постоянного тока или 5-250 В переменного тока | |||
| Логический сигнал 1 при максимальном токе | - | |||
| Сигнал логического 0 с нагрузкой 10 кОм | - | |||
| Ток (максимальный) | 2.0А | |||
| L- амперная нагрузка | 30 Вт постоянного тока/200 Вт переменного тока | |||
| Сопротивление контакта в открытом состоянии | Максимум 0,2 Ом для нового оборудования | |||
| Ток утечки на точку | - | |||
| Пусковой ток | 7А с замкнутыми контактами | |||
| Защита от перегрузки | Никто | |||
| Изоляция (сторона поля и сторона логики) |
1500 В переменного тока (катушка и контакты) Нет (сторона катушки и логики) |
|||
| Группа изоляции | 2 | |||
| Ток на каждой общей клемме | 10 А | |||
| Напряжение фиксации индуктора | -- | |||
| S колдовская задержка | Максимум 10 мс | |||
| Механический ресурс (без нагрузки) | 10 000 000 циклов открытия/закрытия | |||
| Срок службы контактов при номинальной нагрузке | 100 000 циклов открытия/закрытия | |||
| Поведение во время RUN-STOP | Предыдущее значение или заменяющее значение (значение по умолчанию — 0) | |||
| Количество одновременно включенных выходов | 8 | |||
| Длина кабеля (метр) | 500(экранированный);150(неэкранированный) | |||
