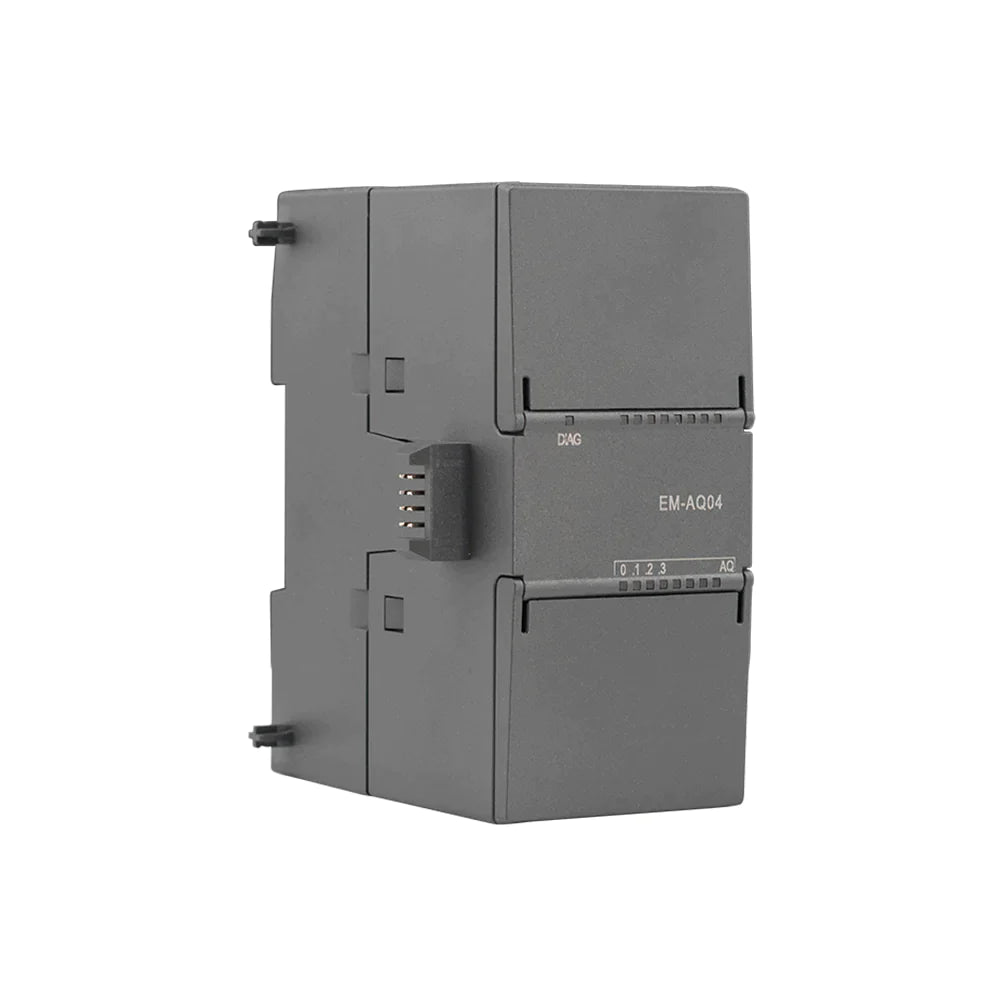

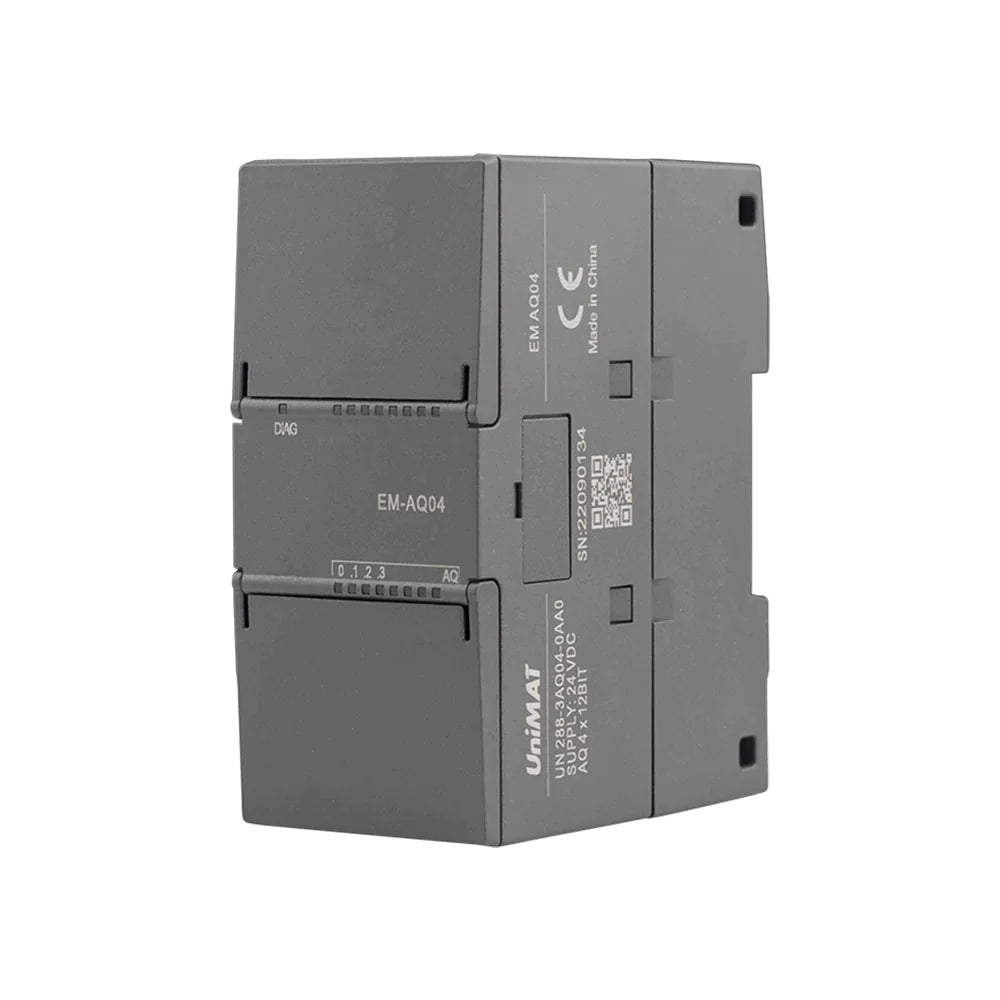

ЭМ AQ04
Каждый модуль представляет собой сочетание точного мастерства и инновационных технологий, полностью отвечая требованиям разнообразия и гибкости, необходимым для эффективных и надежных систем управления автоматикой.
Наши модули охватывают множество моделей, таких как цифровой ввод/вывод, аналоговый ввод/вывод, модули связи, модули измерения температуры и т. д.
Его можно использовать непосредственно после 200 SMART CPU.
1. Высокопроизводительный модуль UniMAT 200 smart 4 AO ПЛК типа 6es7 288-3AQ04-0AA1
2. Локальный аналоговый 4 выход
3. Соответствующие вычисления и обработка данных, внешнее соединение с тремя модулями расширения ввода-вывода, длительное хранение данных при отключении питания,
4. Уникальный алгоритм шифрования AES Iterative, защищающий интеллектуальную собственность клиентов,
5. Возможность использования до двух портов связи, оба из которых поддерживают протокол PPI.
| Модуль | ЭМ AQ02 | |
| ООН 288-3AQ02-0AA1 | ||
| Размеры Ш x В x Г (мм) | 45 х 100 х 81 | |
| Потребляемая мощность | 1,5 Вт (без нагрузки) | |
| Потребление тока (шина SM) | 60 мА | |
| Потребление тока (24 В постоянного тока) | 50мА (без нагрузки) | |
| Аналоговый выход | ||
| Выходные каналы | 2 | |
| Тип | Напряжение или ток | |
| Диапазон | ±10 В или 0 ~ 20 мА | |
| Разрешение | Режим напряжения: 11 бит + знаковый бит / Режим тока: 11 бит | |
| Полный диапазон (слова данных) | Напряжение: -27648 ~ 27648 | |
| Точность (25°C / 0 ~ 55°C) | ±0,5 % / ±1,0 % от полной шкалы | |
| Состояние выхода в режиме СТОП | Предыдущее значение или заменяющее значение (значение по умолчанию — 0) | |
| Изоляция (сторона поля и сторона логики) | Никто | |
| Длина кабеля (максимальная) |
100 м, экранированная витая пара |
|
| Нет. | Номер детали | Описание |
| UN 200 SMART RS CPU (не поддерживает модули расширения и только релейный выход, не поддерживает вечный календарь; поддерживает карты SB, поддерживает загрузку карт TF, 1*RS485, 1 сетевой порт, высокоскоростной подсчет, одна фаза 4*60K, фаза AB 1*30K, ) | ||
| 1 | ООН 288-1SR20s-0AA0 | ЦП SR20s 12DI/8DO Rly 220 В переменного тока |
| 2 | ООН 288-1SR30s-0AA0 | Процессор SR30s 18DI/12DO Rly 220V AC |
| 3 | ООН 288-1SR40s-0AA0 | Процессор SR40s 24DI/16DO Rly 220V AC |
| 4 | ООН 288-1SR60s-0AA0 | Процессор SR60s 36DI/24DO Rly 220V AC |
| UN 200 SMART RE/TE CPU (не поддерживает управление движением; поддерживает 6 модулей расширения, 2 485, 1 сетевой порт, высокоскоростной подсчет однофазных 4*60K, фаза AB 1*30K, | ||
| 1 | ООН 288-1SR20E-0AA0 | Процессор SR20E 12DI/8DO Rly 220V AC |
| 2 | ООН 288-1СТ20Е-0АА0 | CPU ST20E 12DI/8DO транзистор 24 В постоянного тока |
| 3 | ООН 288-1SR30E-0AA0 | Процессор SR30E 18DI/12DO Rly 220V AC |
| 4 | ООН 288-1ST30E-0AA0 | CPU ST30E 18DI/12DO транзистор 24 В постоянного тока |
| 5 | ООН 288-1SR40E-0AA0 | Процессор SR40E 24DI/16DO Rly 220V AC |
| 6 | ООН 288-1ST40E-0AA0 | CPU ST40E 24DI/16DO Транзистор 24 В постоянного тока |
| 7 | ООН 288-1SR60E-0AA0 | Процессор SR60E 36DI/24DO Rly 220V AC |
| 8 | ООН 288-1ST60E-0AA0 | CPU ST60E 36DI/24DO транзистор 24 В постоянного тока |
| 9 | ООН 288-1SR20E-XPA1 | Процессор SR20XPE 12DI/8DO 4AI/2AO Rly 220V AC |
| 10 | ООН 288-1ST20E-XPAA1 | ЦП ST20XPE 12DI/8DO 4AI/2AO Транзистор 24 В постоянного тока |
| 11 | ООН 288-1SR30E-XPA1 | Процессор SR30XPE 12DI/8DO 4AI/2AO Rly 220V AC |
| 12 | ООН 288-1ST30E-XPAA1 | ЦП ST30XPE 12DI/8DO 4AI/2AO Транзистор 24 В постоянного тока |
| Стандартный ЦП UN 200 SMART (поддерживает 6 модулей расширения, 1 485, 1 сетевой порт, высокоскоростной однофазный счет 6*200K, фаза AB 4*100K, модель ST поддерживает управление движением) | ||
| 1 | ООН 288-1SR20-0AA0 | ЦП SR20 12DI/8DO Rly 220 В переменного тока |
| 2 | ООН 288-1СТ20-0АА0 | CPU ST20 12DI/8DO транзистор 24 В постоянного тока |
| 3 | ООН 288-1SR30-0AA0 | Процессор SR30 18DI/12DO Rly 220V AC |
| 4 | ООН 288-1СТ30-0АА0 | CPU ST30 18DI/12DO транзистор 24 В постоянного тока |
| 5 | ООН 288-1SR40-0AA0 | ЦП SR40 24DI/16DO Rly 220V AC |
| 6 | ООН 288-1СТ40-0АА0 | CPU ST40 24DI/16DO Транзистор 24 В постоянного тока |
| 7 | ООН 288-1SR60-0AA0 | ЦП SR60 36DI/24DO Rly 220 В переменного тока |
| 8 | ООН 288-1СТ60-0АА0 | CPU ST60 36DI/24DO транзистор 24 В постоянного тока |
| 9 | ООН 288-1SR20XP-0AA0 | Процессор SR20XP 12DI/8DO 4AI/2AO Rly 220V AC |
| 10 | ООН 288-1ST20XP-0AA0 | ЦП ST20XP 12DI/8DO 4AI/2AO Транзистор 24 В постоянного тока |
| Модуль расширения UN 200 Smart Digital | ||
| 1 | ООН 288-2DE08-0AA0 | ЭМ DE08 8DI 24 В постоянного тока |
| 2 | ООН 288-2DE16-0AA0 | ЭМ DE16 16DI 24 В постоянного тока |
| 3 | ООН 288-2DR08-0AA0 | EM DR08 8DO RLY |
| 4 | ООН 288-2DT08-0AA0 | ЭМ DT08 8DO 24 В постоянного тока |
| 5 | ООН 288-2QR16-0AA0 | EM QR16 16DO RLY |
| 6 | ООН 288-2QT16-0AA0 | ЭМ QT16 16DO 24 В постоянного тока |
| 7 | ООН 288-2DR16-0AA0 | EM DR16 8DI 24VDC/8DO RLY |
| 8 | ООН 288-2DT16-0AA0 | ЭМ DT16 8DI 24VDC/8DO 24VDC |
| 9 | ООН 288-2DR32-0AA0 | EM DR32 16DI 24VDC/16DO RLY |
| 10 | ООН 288-2DT32-0AA0 | ЭМ DT32 16DI 24 В постоянного тока / 16DO 24 В постоянного тока |
| Модуль расширения UN 200 Smart Analog | ||
| 1 | ООН 288-3AE04-0AA0 | AE04 4AI |
| 2 | ООН 288-3AE08-0AA0 | АЕ08 8АИ |
| 3 | ООН 288-3AQ02-0AA0 | AQ02 2АО |
| 4 | ООН 288-3AQ04-0AA0 | AQ04 4АО |
| 5 | ООН 288-3AM03-0AA0 | АМ03 2АИ/1АО |
| 6 | ООН 288-3AM06-0AA0 | АМ06 4АИ/2АО |
| 7 | ООН 288-3AR02-0AA0 | AR02 2RTD |
| 8 | ООН 288-3AR04-0AA0 | AR04 4RTD |
| 9 | ООН 288-3AT04-0AA0 | АТ04 4ТС |
| 10 | ООН 288-3AT08-0AA0 | АТ08 8ТС |
| Плата UN 200 Smart BD | ||
| 1 | ООН 288-5CM01-0AA0 | CM01 RS485 |
| 2 | ООН 288-5BA01-0AA0 | BA01 Плата аккумуляторной батареи |
| 3 | ООН 288-5AE01-0AA0 | СБ AE01 1AI |
| 4 | ООН 288-5AQ01-0AA0 | СБ AQ01 1AO |
| 5 | ООН 288-5DT04-0AA0 | СБ DT04 2DI/2DO 24 В постоянного тока |
| Модуль интеллектуальной связи UN 200 | ||
| 1 | ООН 288-1PN01-0AA0 | Модуль PN slave, поддержка 8 модулей |
