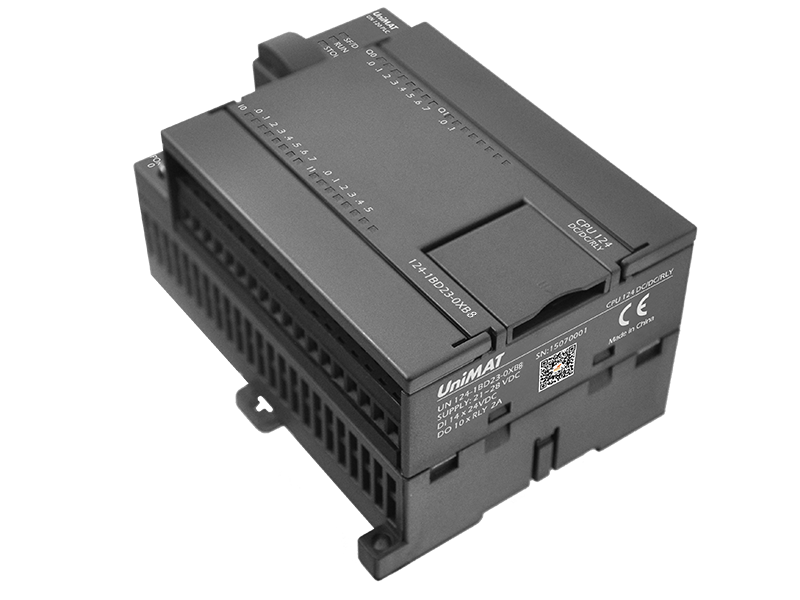

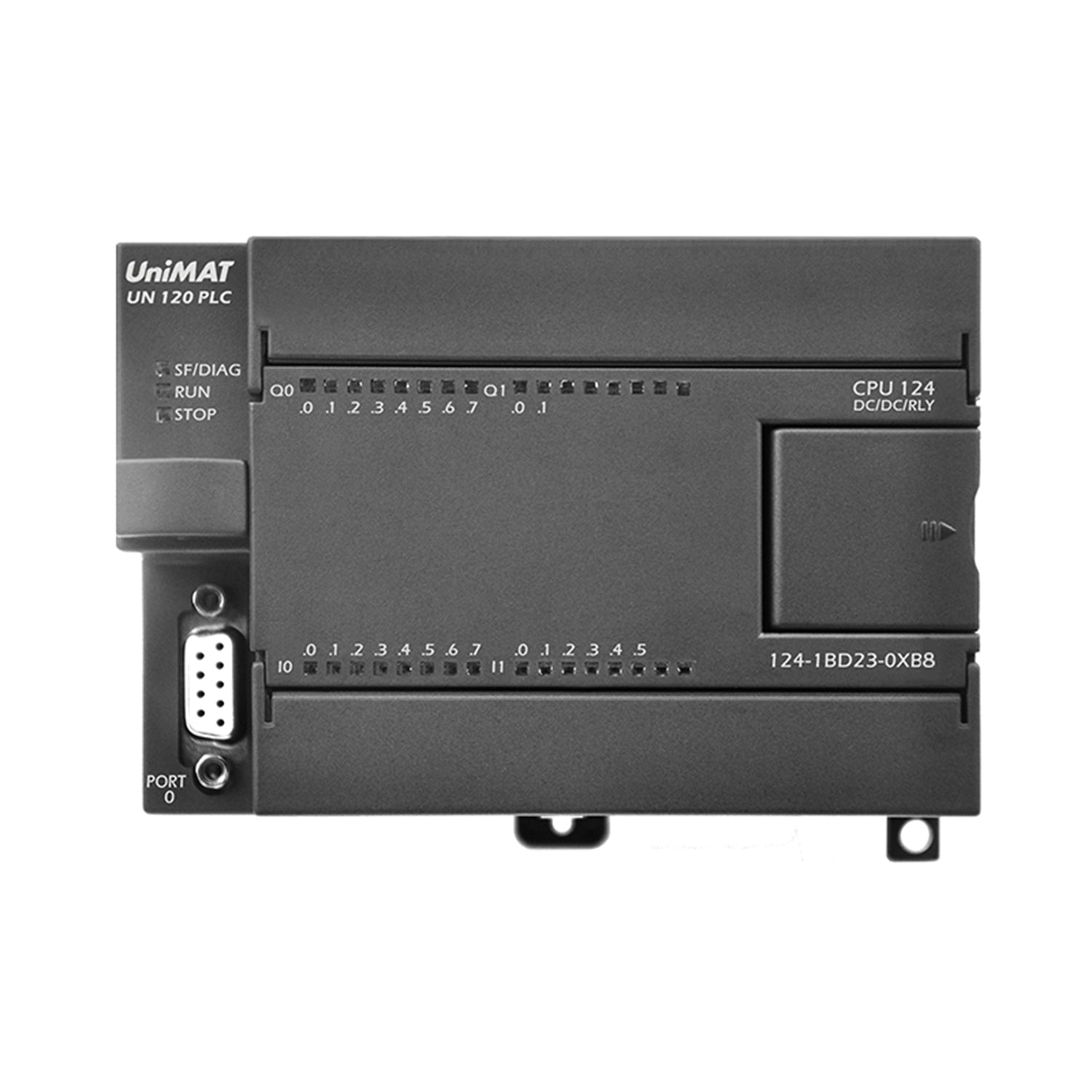

CPU124-2Q DC/DC/DC
• Превосходное соотношение цены и качества;
• 14-точечный цифровой вход, 10-точечный цифровой выход, возможность расширения 4 модулями;
• Питание 24 В, транзисторный выход;
• Использование технологии FLASH для длительного отключения питания без поддержки батареи позволяет хранить данные до 10 лет;
• Уникальный алгоритм итеративного шифрования AES для защиты прав интеллектуальной собственности пользователей;
• Благодаря двум интерфейсам связи оба поддерживают протокол связи PPI.
|
модель |
ЦП 124-2Q DC/DC/DC |
|
физические свойства |
|
|
Размеры (Ш*В*Г) |
120,5*80*62мм |
|
Потребляемая мощность |
7 Вт |
|
Характеристики памяти |
|
|
программная память |
10К |
|
хранение данных |
10К |
|
Характеристики ввода/вывода |
|
|
Локальный цифровой вход |
14 входов |
|
Локальный цифровой выход |
10 выходов |
|
Область цифрового изображения ввода/вывода |
128 (64 вх./64 вых.) |
|
Область изображения аналогового ввода-вывода |
32 (16 входов/16 выходов) |
|
Максимально допустимое расширение модулей ввода-вывода |
4 модуля |
|
Общие характеристики |
|
|
Общее количество таймеров |
256 всего, 4 1 мс, 16 10 мс, 236 100 мс |
|
Общее количество счетчиков |
256 |
|
Сохранение памяти при отключении питания |
256 |
|
перерыв во времени |
2 Разрешение 1 мс |
|
прерывание по краю |
4 восходящих фронта и/или 4 нисходящих фронта |
|
Аналоговый потенциометр |
Разрешение 2 x 8 бит |
|
часы |
встроенный |
|
Интегрированные функции коммуникации |
|
|
интерфейс |
2 порта RS-485 (один из которых является стандартным портом связи PPI) |
|
Скорость передачи данных PPI |
9,6, 19,2 и 187,5 кбит/с |
|
Максимальная длина каждого кабеля |
С изолированными реле прерывания: 187,5 кбит/с до 1000 метров, 38,4 кбит/с до 1200 метров без изолированных повторителей |
|
Максимальное количество сайтов |
32 станции на сегмент, 126 станций на сеть |
|
Максимальное количество мастер-станций |
32 |
|
Режим мастера PPI |
не поддерживает |
|
Характеристики мощности |
|
|
Входное напряжение |
20,4–28,8 В постоянного тока |
|
поражение электрическим током |
12А при 28,8В постоянного тока |
|
Страхование |
3А 250В медленноплавкий |
|
ток датчика |
никто |
|
ток шины |
340мА |
|
Характеристики цифрового входа |
|
|
Локальная интеграция цифровых точек ввода |
14 входов |
|
тип ввода |
ПНП/НПН |
|
Номинальное напряжение |
24 В постоянного тока, 4 мА |
|
Максимально допустимое постоянное напряжение |
30 В постоянного тока |
|
импульсное напряжение |
35 В постоянного тока, 0,5 секунды |
|
логика 1 [минимум] |
15 В постоянного тока 2,5 мА |
|
логический 0[макс] |
5 В постоянного тока 1 мА |
|
входной фильтр |
1-13мс |
|
Допустимый ток утечки [макс.] |
1мА |
|
изоляция |
Да |
|
Оптическая изоляция |
500 В переменного тока в течение 1 минуты |
|
высокоскоростной счетчик |
20К однофазный |
|
Характеристики цифрового выхода |
|
|
Локальные интегрированные цифровые выходные точки |
10 выходов |
|
тип вывода |
Выход 24 В |
|
Номинальное напряжение |
24 В постоянного тока |
|
диапазон напряжения |
20,4-28,8 В постоянного тока |
|
Пусковой ток (макс.) |
8А 100мс |
|
логика 1 (минимум) |
20 В постоянного тока (при максимальном токе) |
|
логический 0 (макс.) |
0,1 В постоянного тока, нагрузка 10 кОм |
|
Номинальный ток на точку (макс.) |
0,5А |
|
Текущий рейтинг на общий (макс.) |
4А |
|
Ток утечки [макс.] |
10мкА |
|
Нагрузка лампы [макс.] |
5 Вт |
|
Индуктивное зажимное напряжение |
L+ минус 48 В постоянного тока 1 Вт потребляемая мощность |
|
Сопротивление [контакт] |
0,3 Ом типично (0,6 Ом макс.) |
|
Частота импульсов [макс] |
20 кГц 2 (Q0.0 Q0.1) |
|
механический жизненный цикл |
- |
|
Контактная жизнь |
- |
|
Два выхода параллельно |
Да, только при выводе той же группы |
|
Параметры окружающей среды |
|
|
Рабочая температура |
0℃～＋60℃ |
|
Температура окружающей среды при транспортировке |
-20℃-80℃ |
|
Относительная влажность окружающего воздуха |
5~90% |
|
Класс защиты |
IP20 |
Схема электропроводки
Структурная схема
