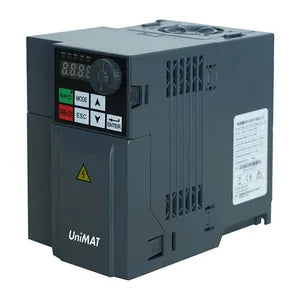

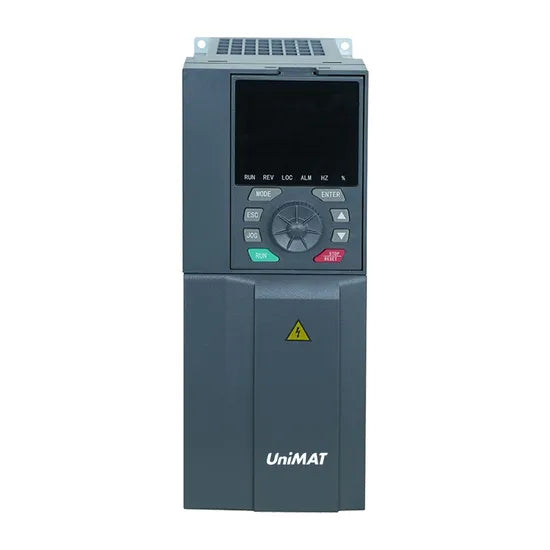

Variador de frecuencia trifásico VDF SERIE UV 32

Resumen del producto

* Cuatro modos de control: par constante V/f, carga cuadrática V/f, control vectorial sin sensor PG, modo de ahorro de energía
Diseño compacto, exquisito y práctico.
* Capacidad de sobrecarga: 150 % de la corriente de salida nominal durante 60 s, 200 % de la corriente de salida nominal durante 2 s
Interfaz de comunicación Modbus incorporada

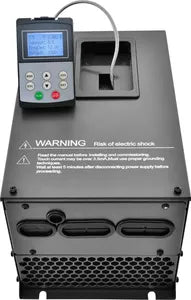

* El panel se puede conectar externamente, fácil de usar.
Recubrimiento de PCB para resistir entornos de aplicación hostiles

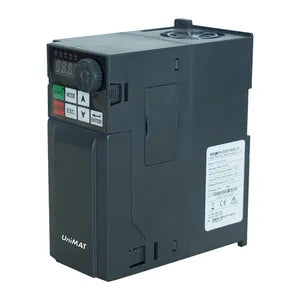

* El lateral del producto con carcasa de plástico tiene una placa protectora extraíble,
que admite la instalación en paralelo
* Control vectorial de alto rendimiento utilizando flujo y velocidad
tecnología de estimación
* El diseño de amplio rango de voltaje garantiza la adaptabilidad del producto.
a las fluctuaciones de la red
* Diseño avanzado de conducto de aire independiente, adaptable a
Diversos entornos in situ complejos y hostiles
Diseño de aislamiento eléctrico fuerte y débil
Adopte un diseño de aislamiento eléctrico fuerte y débil para evitar el campo magnético.
interferencias y aumentar la elevación del servicio.
Estructura de disipación de calor
Diseño de optimización de conductos de refrigeración independientes, desde el
Optimización del ángulo recto original para esquinas redondeadas, reducción
La acumulación de disco térmico aumenta en gran medida la
eficiencia de disipación de calor.

Tamaño de apariencia:
Configuración del producto:
Funciones básicas de la aplicación
Aumento de par de baja frecuencia El aumento de voltaje y el aumento de torque pueden aumentar el torque de baja frecuencia de V/F
control y control vectorial sin sensor de velocidad en aproximadamente 0,1%~30,0% respectivamente.
Curva V/F Tipo lineal, tipo multipunto
Aceleración
y curva de desaceleración		 Aceleración y desaceleración lineal o en forma de S; tres conjuntos de aceleración y desaceleración
Tiempo de desaceleración; rango de tiempo de aceleración y desaceleración: 0-3200 s
Regulación automática de voltaje (AVR) Cuando cambia el voltaje de la red, puede mantener automáticamente constante el voltaje de salida.
PID incorporado Sistema de control de circuito cerrado que puede realizar fácilmente el control de procesos.
Frenado de corriente continua Rango de frenado de CC: 0,0 Hz-frecuencia máxima; tiempo de frenado: 0,0 s-20,0 s
Valor actual de la acción de frenado: 0%-100%
Control de jog El motor se puede arrancar y detener inmediatamente; ajuste de frecuencia de avance lento
El rango es: 0,0-20,0 Hz
Modo de parada por avance lento: desaceleración/libre/frenado de CC
Salto de frecuencia Puede configurar 3 puntos de salto de frecuencia y el salto de frecuencia correspondiente.
rango para evitar que el inversor funcione dentro de la banda de frecuencia.
Multivelocidad Se pueden configurar hasta 15 frecuencias de funcionamiento a través de 4 puertos de entrada lógica
Suma de entrada El resultado de la operación algebraica de 2 entradas analógicas se utiliza como ajuste de frecuencia.
haciendo que la configuración de frecuencia sea más flexible
2 juegos de conmutación de parámetros del motor Se pueden configurar y cambiar libremente dos conjuntos de parámetros del motor para que coincidan con los actuales.
motor accionado
Protección del inversor Protección de pérdida de fase de entrada/salida, detección de subcarga, protección contra sobrepar,
protección contra subtensión, protección contra sobretensión, protección contra sobrecorriente, sobrecalentamiento
protección, protección contra cortocircuito de fase
Protección del motor Protección térmica del motor, limitación de corriente del motor, sobrecarga del motor, cortocircuito del motor
Caracteristicas electricas
Voltaje de entrada CA trifásica, 380-480 V, 50/60 Hz o CA monofásica, 200-240 V, 50/60 Hz
Voltaje de salida Voltaje de entrada 0-100 %, 0,5 Hz - 400 Hz
Modo de control Par constante V/F, carga cuadrática V/F, control vectorial sin sensores, modo de ahorro de energía
Nivel de encendido y apagado 1,5 kHz - 12 kHz
La función de ajuste automático de frecuencia de conmutación se puede configurar: cuando la
La temperatura aumenta y la frecuencia de conmutación se reduce automáticamente.
Una vez que la temperatura vuelve a la normalidad, la frecuencia de conmutación vuelve al valor inicial.
Capacidad de sobrecorriente 150 % de corriente de salida nominal durante 60 s, 200 % de corriente de salida nominal durante 2 s
Señal de control
Señal de ajuste de frecuencia Panel de control integrado Interruptor de membrana (botón), perilla de velocidad (potenciómetro)
Señal externa Ajuste ARRIBA/ABAJO, entrada analógica, multivelocidad, panel externo, comunicación serial
Arranque y parada
señal de control		 Panel de control integrado Botones EJECUTAR, DETENER
Señal externa Terminal de entrada lógica, panel externo, comunicación serial
Función protectora
Protección del inversor Protección de pérdida de fase de entrada, protección de pérdida de fase de salida, detección de subcarga,
protección contra sobrepar, protección contra subtensión, protección contra sobretensión, protección contra sobrecorriente
protección, protección contra sobrecalentamiento, protección contra cortocircuito de fase
Protección del motor Protección térmica del motor, limitación de corriente del motor, sobrecarga del motor, cortocircuito del motor
Características del circuito de control
Poder interno
suministro disponible 		10 V
24 V		 10 V CC ±5 %, corriente máxima 10 mA, para potenciómetro de referencia
24 V CC ±5 %, corriente máxima 100 mA, para puerto de entrada lógica
Entrada analógica AI1 Entrada analógica de voltaje: 0-5 VCC o 0-10 VCC, impedancia 30 k
Entrada analógica actual: 0/4-20 mA CC, impedancia 250 Ω
Resolución: conversión A/D de 10 bits
Configuración predeterminada de fábrica: entrada de voltaje de 0 a 5 V CC
AI2 Entrada analógica de voltaje: 0-10 VCC o entrada de sonda PTC
Resolución: conversión A/D de 10 bits
Entrada lógica LI1-LI8 Fuente de alimentación de 0-24 V CC
La lógica positiva (fuente) y la lógica negativa (sumidero) son opcionales, el valor predeterminado de fábrica es
lógica negativa
Hay 69 funciones disponibles, incluidas avance, retroceso, funcionamiento, restablecimiento de falla,
multivelocidad, etc.
Los productos de 220 V 0,4 kW-2,2 kW y 380 V 0,4 kW-0,75 kW solo tienen 6 circuitos: LI1-LI6
AI1 , AI2
Exigir una entrada válida		 En inversores inferiores a 11 kW (inclusive), AI1 y AI2 se pueden configurar como entradas lógicas.
f309 y f310 son entradas válidas obligatorias y sus funciones de configuración
son siempre válidos durante el encendido.
Salida analógica AO1 , AO2 Salida analógica de voltaje: 0-10 VCC, la impedancia de carga mínima es 470 Ω
Salida analógica actual: 0/4-20 mA, la impedancia de carga máxima es 700 Ω
Resolución: 8 bits
Frecuencia de salida, corriente de salida, ajuste de velocidad, datos de salida en serie Múltiple
funciones disponibles
Los productos de 220 V 0,4 kW-2,2 kW y 380 V 0,4 kW-0,75 kW solo tienen 1 analógico
salida, es decir AO1
Salida lógica LO , CLO Colector abierto, corriente máxima 100 mA, voltaje máximo 30 V CC
La salida lógica o la salida de pulso son opcionales, la configuración predeterminada de fábrica es salida lógica.
La frecuencia de salida, la corriente de salida, el ajuste de velocidad y otras funciones de salida son
opcional
Salida de relé T1A , T1B , T1C
T2A , T2B , T2C 		T1A normalmente está abierto, T1B normalmente está cerrado, T1C es un punto común
T2A normalmente está abierto, T2B normalmente está cerrado, T2C es un punto común
Clasificación de contacto: 5 A a 250 V CA, 5 A a 30 V CC
Falla, alarma, llegada de frecuencia establecida y otras funciones son opcionales.
T1A tiene como valor predeterminado falla, T2A tiene como valor predeterminado operación
Los productos de 220 V 0,4 kW-2,2 kW y 380 V 0,4 kW-0,75 kW solo tienen 1 salida de relé,
Es decir, T1A-T1B-T1C
Comunicación serial MODBUS-RTU, RS-485 de 2 cables, interfaz de terminal
Características ambientales
Nivel de protección IP20 Humedad ambiental 95% sin condensación
o acumulación de agua
Temperatura de trabajo/temperatura de almacenamiento "- 10~40 ºC /- 20~60 ºC Altitud Por debajo de 1000m
método de enfriamiento Refrigeración por aire forzado Ubicación de instalación Interior
