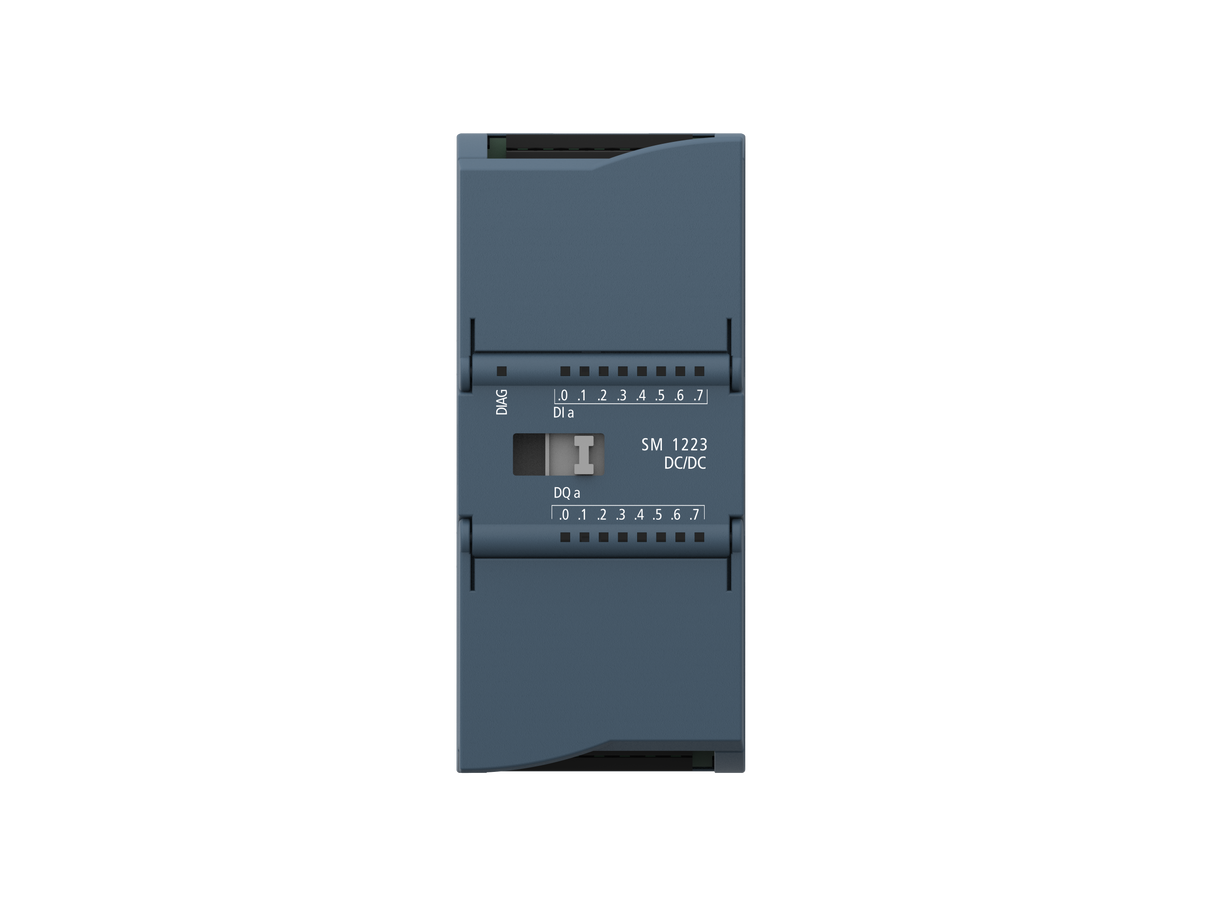

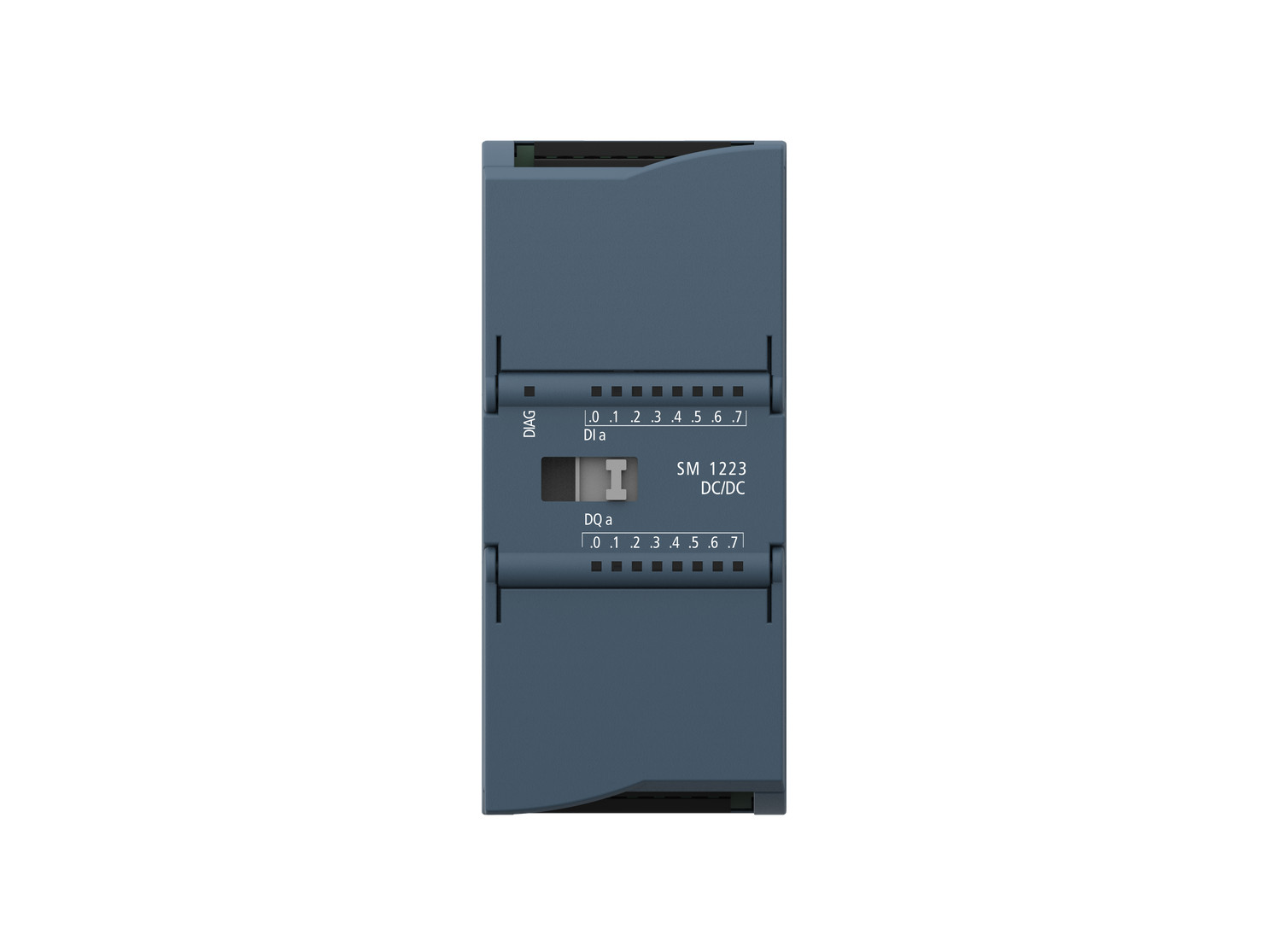

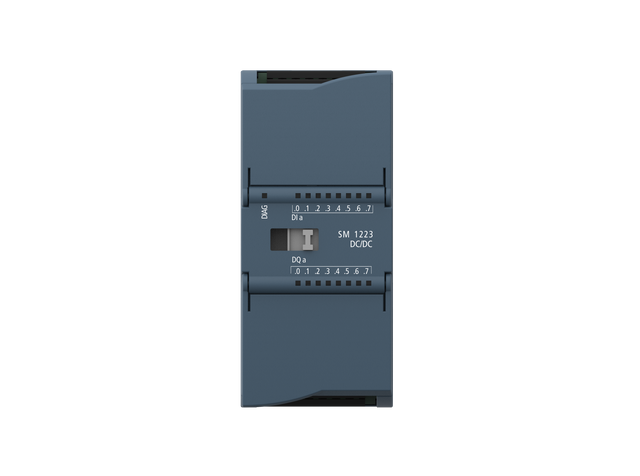

ONU 223-1BH32-0XB0

Módulo de entrada/salida digital SM 1223 similar al PLC Siemens S7-1200

1) SM 1223 Entrada/salida digital 8DI 24 V CC/ 8DO Relé
2) Compatible con Siemens 6es7 223-1PH32-0XB0
3) Módulo digital;
4) Podría conectarse con CPU y módulos Siemens 1200;
5) Garantía de 3 años;
6) 2-3 días hábiles después del pago se puede enviar;
7) Material: ABS, CI

Modelo​ SM 1223
D I 8x24 V CC
DQ 8 × RLY 		SM 1223
D I 16×24 V CC
DQ 16×RLY 		SM 1223
Yo 8×24 V CC
DQ 8×24 V CC 		SM 1223
DL16x24 V CC
DQ 16×24 V CC
Número de orden ONU 223-1PH32-0XB0 ONU 223-1PL32-0XB 0 ONU 223-1BH32-0XB0 ONU 223-1BL32-0XB0
dimensión AnxAlxPr(mm) 45x100x75 70x100x75 45x100×75 70x100x75
peso 230 gramos 350 gramos 210 gramos 310 gramos
Consumo de energía 5,5 W 10 W 2,5 W 4,5 W
Consumo de corriente (bus SM) 145 mA 180 mA 145 mA 185 mA
Consumo de corriente (24 VCC) Cada punto de entrada utilizado es de 4 mA.
7 mA por bobina de relé utilizada 		Cada punto de entrada utilizado es de 4 mA.
7 mA por bobina de relé utilizada 		150 mA 200 miliamperios
Entrada digital
Introducir puntos 8 16 8 16
Tipo Tipo de sumidero/fuente (tipo de sumidero IEC Clase 1)
Tensión nominal 24 V CC a 4 mA, nominal
Voltaje continuo permitido Máximo 30 V CC
Sobretensión​ 35 V CC, duración de 0,5 s
Señal lógica 1 (mínima) 2. 15 V CC a 5 mA
Señal lógica 0 (máxima) 5 V CC a 1 mA
Aislamiento (lado del campo y lado de la lógica) 707VDC (prueba de tipo)
Grupo de aislamiento 2 2 2 2
Tiempo de filtrado 0,2, 0,4, 0,8, 1,6, 3,2, 6,4 y 12,8 ms (seleccionables, 4 en un grupo)
Número de entradas conectadas simultáneamente 8 ·8 (sin puntos adyacentes), a 60ºC (horizontal) o 50ºC (vertical)
·16, a 55ºC (horizontal) o 45ºC (vertical) 		8 16
Longitud del cable (metros) 500 (blindado); 300 (sin blindaje)
Salida digital



Puntos de salida 8 16 8 16
Tipo Relé, contacto seco
MOSFET de estado sólido (tipo fuente )
Rango de voltaje 5-30 VCC o 5-250 VCA
20,4-28,8 V CC
Señal lógica 1 a máxima corriente -
Mínimo 20 V CC
Señal lógica 0 con carga de 10 KQ -
Máximo 0,1 V CC
Corriente (máxima) 2.0A
0,5 A
Carga de amperios 30 W CC/200 W CA
5 W
Resistencia de contacto en estado activo 0,2 Ω máximo para equipos nuevos
Máximo 0,6 Q
Corriente de fuga por punto -
Máximo 10 μA
Corriente de entrada 7A con contactos cerrados
8A duración máxima 100 ms
Protección contra sobrecarga Ninguno


Aislamiento (lado del campo y lado de la lógica) 1500VAC (bobina y contactos)
Ninguno (lado de la bobina y de la lógica)
707 V CC (prueba de tipo)
Grupo de aislamiento 2 4 1 1
Corriente en cada terminal común 10 A 8A 4 A 8 A
Tensión de sujeción del inductor --
L+-48 V, pérdida de 1 W
Retardo de conmutación Máximo 10 ms
El tiempo máximo desde la desconexión hasta la conexión es de 50 μs
El tiempo máximo desde la conexión hasta la desconexión es de 200 μs
Vida mecánica (sin carga) 10.000.000 de ciclos de apertura y cierre


Vida útil de los contactos bajo carga nominal 100.000 ciclos de apertura y cierre


Comportamiento durante RUN-STOP Valor anterior o valor de reemplazo (el valor predeterminado es 0)
Número de salidas activadas simultáneamente 8 ·8 (sin puntos adyacentes), 60 °C (horizontal) o 50 °C (vertical)
·A 16,55ºC (horizontal) o 45ºC (vertical) 		8 16
