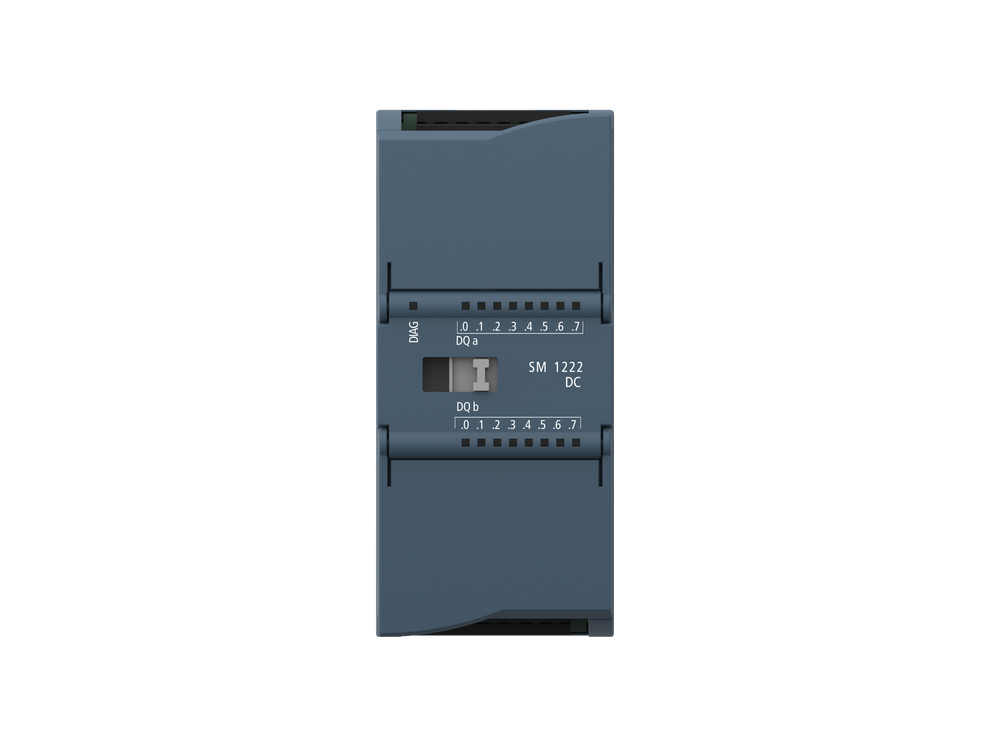

ONU 222-1BH32-0XB0

Módulo de salida digital SM 1222 similar al PLC Siemens S7-1200

1) SM 1222 Salida digital, 16 DO 24 V CC
2) Compatible con Siemens 6es7 222-1BH32-0XB0
3) Módulo digital;
4) Podría conectarse con CPU y módulos Siemens 1200;
5) Garantía de 3 años;
6) 2-3 días hábiles después del pago se puede enviar;
7) Material: ABS, CI

Modelo​ SM1222​ DQ 8× R LY SM1222​ DQ 16 × VOLVER AL CAMINO SM1222​ DQ 8×24 VCC SM1222​ DQ 16×24 V CC
Número de orden ONU 222-1HF32-0XB0 ONU 222-1HH32-0XB0 ONU 222-1BF32-0XB0 ONU 222-1BH32-0XB0
General
Dimensiones An x Al x Pr (mm) 45x100×75 45x100x75 45x100x75 45×100×75
Peso 190 gramos 260 gramos 180 gramos 220 gramos
Consumo de energía 4,5 W 8,5 W 1,5 W 2,5 W
Consumo de corriente (24 VCC) 7 mA por bobina de relé utilizada 7 mA por bobina de relé utilizada 50 mA 100 mA
Consumo de corriente (bus SM) 120 mA 135 mA 120 mA 140 mA
Salida digital
Puntos de salida 8 16 8 16
Rango de voltaje 5 - 3 0 V CC o 5 - 2 5 0 V CA
20,4-28,8 V CC
Tipo Relé, contacto seco Relé, contacto seco Sólido - MOSFET (tipo fuente)
Señal lógica 1 a máxima corriente ----
Mínimo 2,0 V CC
Señal lógica 0 con carga de 10 KQ ----
Máximo 0,1 V CC
Corriente (máxima) 2.0A
0,5 A
Carga de la lámpara 30 W CC/200 W CA
5W
Resistencia de contacto en estado activo 0,2 Ω máximo para equipos nuevos
Máximo 0,6 Ω
Corriente de fuga por punto ---
Máximo 10 μA
Corriente de entrada 7A con contactos cerrados
8 A, duración máxima 100
Protección contra sobrecarga Ninguno


Aislamiento (lado del campo y lado de la lógica) 1500 V CA (bobina y contactos) Ninguno (bobina y lado lógico) 1500 V CA (bobina y contactos) Ninguno (bobina y lado lógico) 707 V CC (prueba de tipo)
Grupo de aislamiento 2 4 1 1
Corriente por terminal común (máxima) 10 A 10 A 4 A 8A
Tensión de sujeción del inductor -
L+ - 48 V, pérdida de 1 W
Retardo de conmutación Máximo 10 ms


El tiempo máximo desde la desconexión hasta la conexión es de 50 μs
El tiempo máximo desde la conexión hasta la desconexión es de 200 μs
Vida mecánica (sin carga) 10.000.000 de ciclos de apertura y cierre
-
Vida útil de los contactos bajo carga nominal 100.000 ciclos de apertura y cierre
-
Comportamiento durante RUN-STOP Valor anterior o valor de reemplazo (el valor predeterminado es 0)
Número de salidas activadas simultáneamente
8 		*8 (sin puntos adyacentes), a 60ºC (horizontal) o 50ºC (vertical) *16,559ºC (horizontal) o 45ºC (vertical)
8
16
