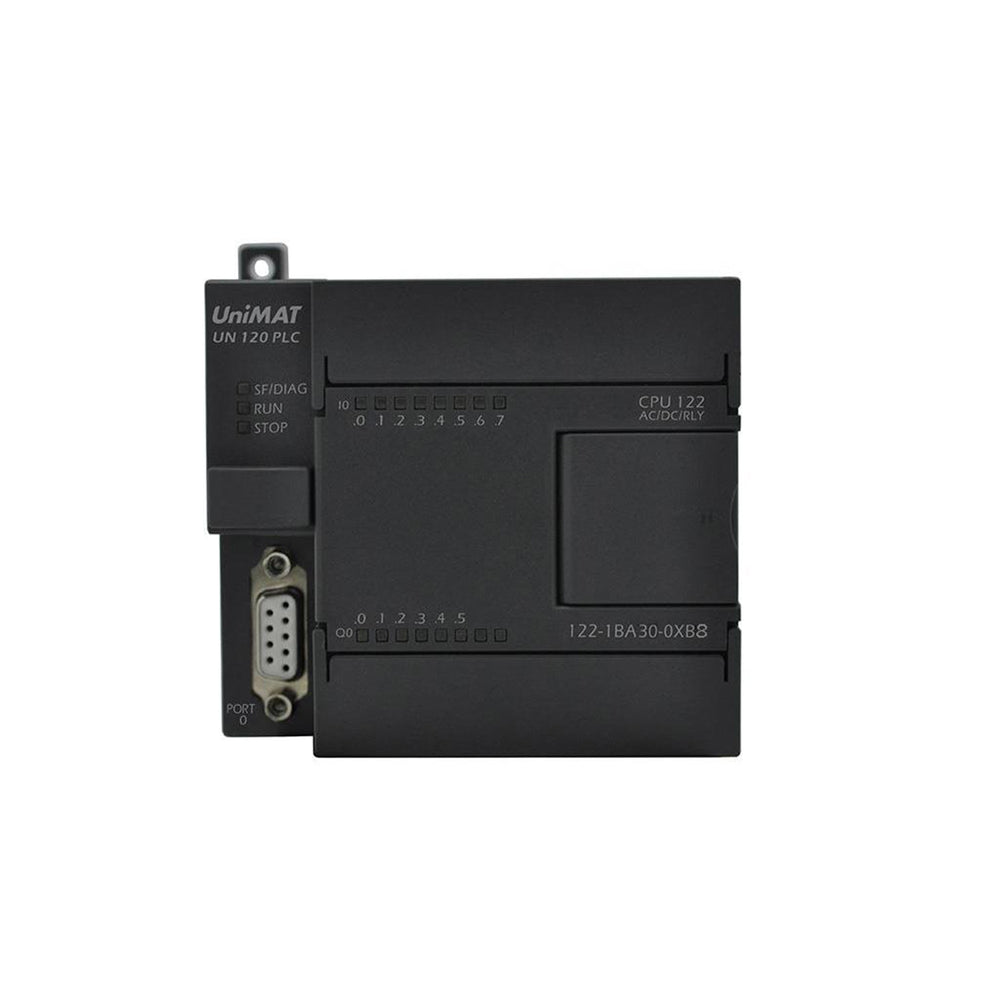

CPU122-1R de punto pequeño CA/CC/RLY (8DI/8DO)
El PLC de la serie CPU122 hereda las características económicas de la serie UN120. Puede cumplir con las aplicaciones industriales o civiles (como edificios y protección contra incendios) dentro de 14 puntos y es una opción ideal para la actualización y transformación de los sistemas de control de relés de tiempo tradicionales.
· El cuerpo de la CPU122 integra 8 puntos de entrada digital/8 puntos de salida (transistor/relé).
· El espacio del programa es de 6K y el espacio de datos es de 2K. Admite programación y depuración de MicroWIN.
1 puerto de comunicación PPI estándar, puerto libre de host y protocolo de comunicación MODBUS-RTU
Número de pedido: UN 122-1BA30-0XB8
| modelo | CPU122 CA/CC/RLY |
| número de orden | ONU 122-1BA30-0XB8 |
| Voltaje de entrada | 110 ~ 240 V CA |
|
Corriente de salida del sensor |
100 mA |
| Características generales | |
|
Memoria de programa/datos |
6K/2K |
|
Área de imagen de E/S digital |
16 (8 entradas/6 salidas) |
|
Número total de temporizadores (T) |
T 256 (4 1 ms, 16 10 ms, 236 100 ms), interrupción de tiempo 2, resolución 1 ms |
|
Contador (C) / Memoria Bits de memoria (M) |
256/256 |
|
Interfaz de comunicación |
1 interfaz RS-485 (puerto de comunicación PPI estándar, admite puerto libre y comunicación modbus) |
|
Velocidad en baudios de la comunicación PPI |
9.6, 19.2 kbps |
|
Módulos de E/S de expansión máximos permitidos |
no apoyo |
|
Características de la entrada digital |
|
|
El número de puntos de entrada digitales integrados en la máquina. |
8 entradas compatibles con PNP/NPN |
|
Tensión nominal |
24 V CC, 4 mA |
|
aislamiento |
Sí, optoaislado |
|
Características de la salida digital |
|
| Puntos de salida digital integrados locales | 8 |
| tipo de salida |
relé |
| Tensión nominal |
24 V CC o 250 V CA |
| Corriente nominal por punto (máx.) | 2A |
|
Parámetros ambientales |
|
|
Temperatura de trabajo |
0℃～+60℃ |
|
Humedad relativa ambiental |
5 ~ 90% |
|
Clase de protección |
IP20 |
|
Dimensiones (An*Al*Pr) |
90*80*62 mm |
