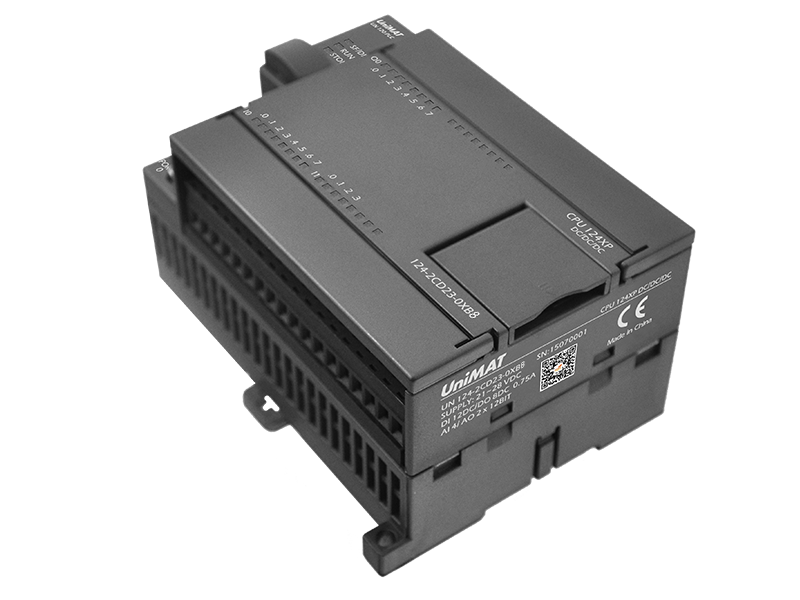

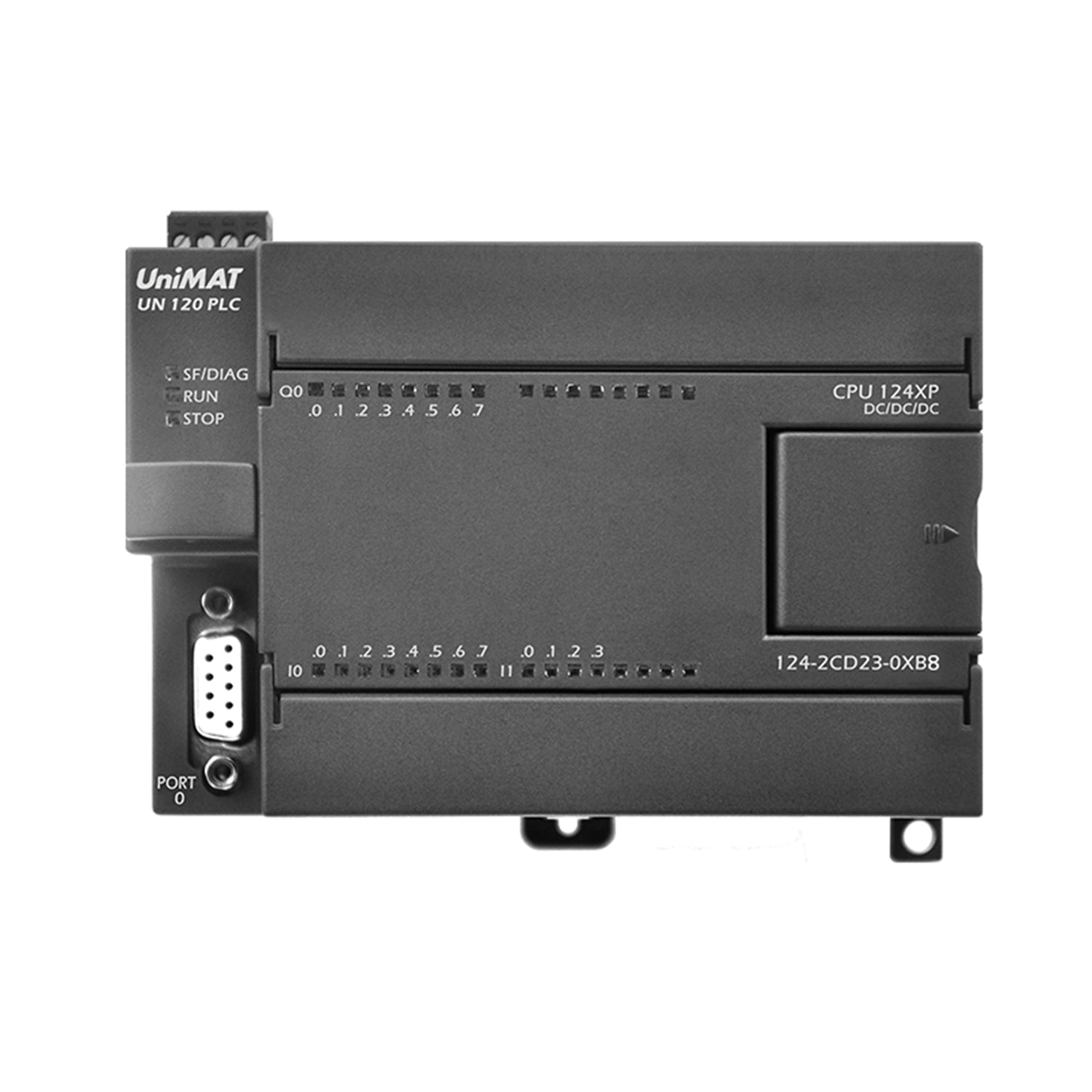

CPU124XP-2Q CC/CC/CC
• Excelente relación calidad-precio;
• Viene con 12DI/8DO, 4AI/2AO, se pueden ampliar 4 módulos;
• Fuente de alimentación de 24 V, salida de transistor;
• Utilizando tecnología FLASH para mantener la energía apagada por un largo tiempo, sin soporte de batería, los datos pueden almacenarse hasta por 10 años;
• Algoritmo de cifrado iterativo AES único para proteger los derechos de propiedad intelectual de los usuarios;
• Con dos interfaces de comunicación, ambas admiten el protocolo de comunicación PPI.
|
modelo |
CPU 124XP CC/CC/CC |
|
Propiedades físicas |
|
|
Dimensiones (An*Al*Pr) |
120,5 x 80 x 62 mm |
|
Consumo de energía |
7W |
|
Características de la memoria |
|
|
memoria del programa |
14K |
|
almacenamiento de datos |
10K |
|
Características de E/S |
|
|
Entrada digital local |
12 entradas |
|
Salida digital local |
8 salidas |
|
Entrada analógica local |
4 entradas |
|
Salida analógica local |
2 salidas |
|
Área de imagen de E/S digital |
128 (64 entradas/64 salidas) |
|
Área de imagen de E/S analógica |
32 (16 entradas/16 salidas) |
|
Módulos de E/S de expansión máximos permitidos |
4 módulos |
|
Entrada de captura de pulso |
12 |
|
Características generales |
|
|
Número total de temporizadores |
256 en total, 4 de 1 ms, 16 de 10 ms, 236 de 100 ms |
|
Número total de contadores |
256 |
|
Retención de memoria al apagarse |
256 |
|
interrupción del tiempo |
Resolución de 2 1 ms |
|
interrupción de borde |
4 bordes ascendentes y/o 4 bordes descendentes |
|
Potenciómetro analógico |
Resolución de 2 x 8 bits |
|
reloj |
incorporado |
|
Funciones de comunicación integradas |
|
|
interfaz |
2 puertos RS-485 (uno de los cuales es un puerto de comunicación PPI estándar) |
|
Tasa de bits PPI |
9,6, 19,2 y 187,5 kbps |
|
Longitud máxima de cada cable |
Con relés de interrupción aislados: 187,5 kbps hasta 1000 metros, 38,4 kbps hasta 1200 metros sin repetidores aislados |
|
Número máximo de sitios |
32 estaciones por segmento, 126 estaciones por red |
|
Número máximo de estaciones maestras |
32 |
|
Modo maestro PPI |
no apoyo |
|
Características de potencia |
|
|
Voltaje de entrada |
20,4 a 28,8 VCC |
|
descarga eléctrica |
12 A a 28,8 V CC |
|
Seguro |
Fusión lenta 3A 250V |
|
corriente del sensor |
ninguno |
|
corriente de bus |
340 mA |
|
Características de la entrada digital |
|
|
Integración local de puntos de entrada digitales |
12 entradas |
|
tipo de entrada |
Partido Nacional Progresista/Partido Nacional No Progresista |
|
Tensión nominal |
24 V CC, 4 mA |
|
Tensión máxima continua admisible |
30 V CC |
|
sobretensión |
35 VCC, 0,5 segundos |
|
lógica 1 [mínimo] |
15 V CC 2,5 mA |
|
lógica 0[máx] |
5 V CC 1 mA |
|
filtro de entrada |
1-13 ms |
|
Corriente de fuga admisible [máx.] |
1 mA |
|
aislamiento |
Sí |
|
Aislamiento óptico |
500 V CA durante 1 minuto |
|
contador de alta velocidad |
20K monofásico |
|
Características de la salida digital |
|
|
Puntos de salida digital integrados locales |
8 salidas |
|
tipo de salida |
Salida de 24 V |
|
Tensión nominal |
24 V CC |
|
rango de voltaje |
20,4-28,8 VCC |
|
Corriente de entrada (máx.) |
8A 100ms |
|
lógica 1 (mínimo) |
20 VCC (a corriente máxima) |
|
lógica 0 (máx.) |
Carga de 0,1 V CC y 10 kΩ |
|
Corriente nominal por punto (máx.) |
0,5 A |
|
Calificación actual por común (máx.) |
4A |
|
Corriente de fuga [máx.] |
10 uA |
|
Carga de la lámpara [máx.] |
5W |
|
Tensión de sujeción inductiva |
L+ menos 48 VCC 1 W de consumo de energía |
|
Resistencia activa [contacto] |
0,3 Ω típico (0,6 Ω máximo) |
|
Frecuencia de pulso [máx.] |
20 KHz 2 (Q0,0 Q0,1) |
|
ciclo de vida mecanico |
- |
|
Vida en contacto |
- |
|
Dos salidas en paralelo |
Sí, solo cuando se genera el mismo grupo |
|
Características de la entrada analógica |
|
|
Puntos de salida digital integrados locales |
4 entradas |
|
Bytes de entrada analógica |
de un solo extremo |
|
rango de voltaje |
±10 V |
|
Formato de palabra de datos, rango de escala completo |
-32000 a +32000 |
|
Impedancia de entrada de CC |
>100 KΩ |
|
Voltaje máximo de entrada |
30 VCC |
|
Resolución |
11 bits más 1 bit de signo |
|
Valor LSB |
4,88 mV |
|
aislamiento |
ninguno |
|
precisión |
± 2,5 % de la escala completa [en el peor de los casos, de 0 a 55 grados] ± 1,0 % de la escala completa [típicamente 25 grados] |
|
Repetibilidad |
± 0,05 % de la escala completa |
|
Tiempo de conversión de analógico a digital |
125 ms |
|
Convertir bytes |
RAE |
|
respuesta escalonada |
250 ms máximo |
|
Supresión de ruido |
Típico -40dB a 50Hz |
|
Características de la salida analógica |
|
|
Puntos de salida digital integrados locales |
2 salidas |
|
Alcance de la señal |
Voltaje 0-10 V Corriente 0-20 mA |
|
Formato de palabra de datos rango completo |
0 a +32767 |
|
Formato de palabra de datos rango completo |
0 a +32000 |
|
Resolución a escala completa |
12 bits |
|
Valor LSB |
Voltaje 2,44 mA Corriente 4,88uA |
|
aislamiento |
ninguno |
|
precisión |
Peor de los casos Salida de voltaje ± 2% de la escala completa Salida de corriente ± 3 % de la escala completa típico Salida de voltaje ± 1 % de la escala completa Salida de corriente ± 1 % de la escala completa |
|
Tiempo de construcción |
Voltaje de salida 50us Salida de corriente 100us |
|
Unidad de salida máxima |
Salida de voltaje >=5000Ω mín. Salida de corriente <=500Ω máx. |
|
Parámetros ambientales |
|
|
Temperatura de trabajo |
0℃～+60℃ |
|
Temperatura ambiente de transporte |
-20℃-80℃ |
|
Humedad relativa ambiental |
5 ~ 90% |
|
Clase de protección |
IP20 |
