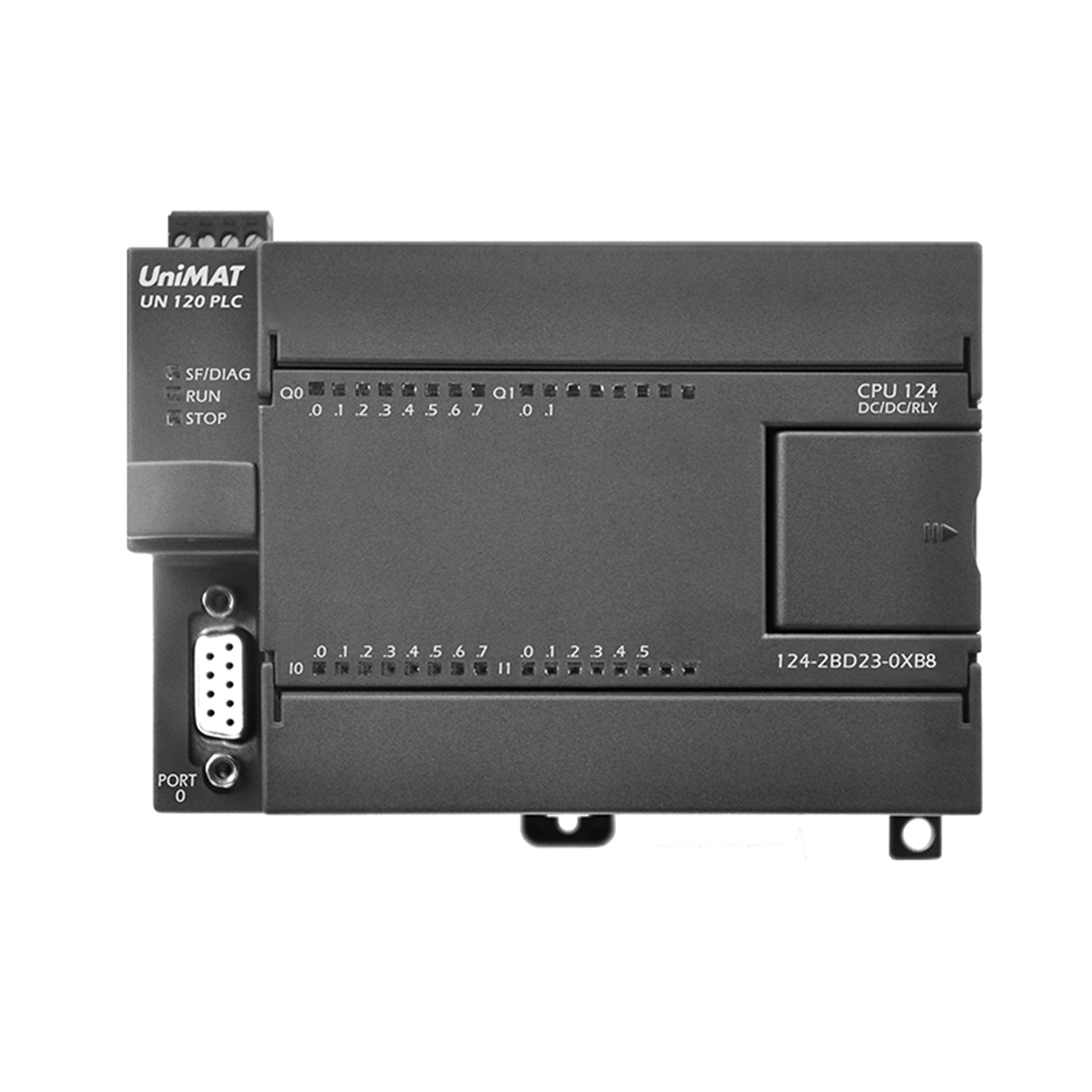

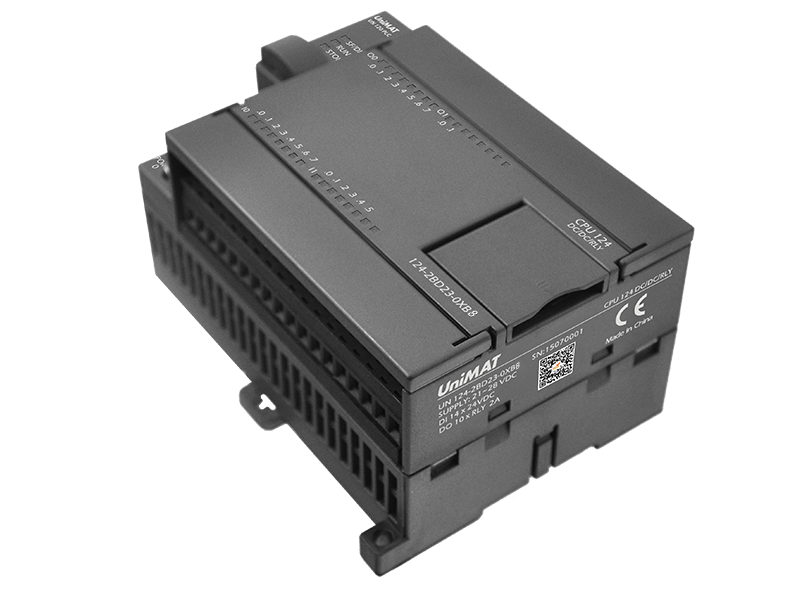

CPU124-2R CC/CC/RLY
• Excelente relación calidad-precio;
• Entrada digital de 14 puntos, salida digital de 10 puntos, se pueden ampliar 4 módulos;
• La máquina integra 2 puertos de comunicación, admite comunicación PPI y comunicación de puerto libre y salida de relé;
• Utilizando tecnología FLASH para mantener la energía apagada por un largo tiempo, sin soporte de batería, los datos pueden almacenarse hasta por 10 años;
• Algoritmo de cifrado iterativo AES único para proteger los derechos de propiedad intelectual de los usuarios;
• Con dos interfaces de comunicación, ambas admiten el protocolo de comunicación PPI.
|
modelo |
CPU 124-2R CC/CC/RLY |
|
Propiedades físicas |
|
|
Dimensiones (An*Al*Pr) |
120,5 x 80 x 62 mm |
|
Consumo de energía |
7W |
|
Características de la memoria |
|
|
memoria del programa |
10K |
|
almacenamiento de datos |
10K |
|
Características de E/S |
|
|
Entrada digital local |
14 entradas |
|
Salida digital local |
10 salidas |
|
Área de imagen de E/S digital |
128 (64 entradas/64 salidas) |
|
Área de imagen de E/S analógica |
32 (16 entradas/16 salidas) |
|
Módulos de E/S de expansión máximos permitidos |
4 módulos |
|
Características generales |
|
|
Número total de temporizadores |
256 en total, 4 de 1 ms, 16 de 10 ms, 236 de 100 ms |
|
Número total de contadores |
256 |
|
Retención de memoria al apagarse |
256 |
|
interrupción del tiempo |
Resolución de 2 1 ms |
|
interrupción de borde |
4 bordes ascendentes y/o 4 bordes descendentes |
|
Potenciómetro analógico |
Resolución de 2 x 8 bits |
|
reloj |
incorporado |
|
Funciones de comunicación integradas |
|
|
interfaz |
2 puertos RS-485 (uno de los cuales es un puerto de comunicación PPI estándar) |
|
Tasa de bits PPI |
9,6, 19,2 y 187,5 kbps |
|
Longitud máxima de cada cable |
Con relés de interrupción aislados: 187,5 kbps hasta 1000 metros, 38,4 kbps hasta 1200 metros sin repetidores aislados |
|
Número máximo de sitios |
32 estaciones por segmento, 126 estaciones por red |
|
Número máximo de estaciones maestras |
32 |
|
Modo maestro PPI |
no apoyo |
|
Características de potencia |
|
|
Voltaje de entrada |
20,4 a 28,8 VCC |
|
descarga eléctrica |
12 A a 28,8 V CC |
|
Seguro |
Fusión lenta 3A 250V |
|
corriente del sensor |
ninguno |
|
corriente de bus |
340 mA |
|
Características de la entrada digital |
|
|
Integración local de puntos de entrada digitales |
14 entradas |
|
tipo de entrada |
Partido Nacional Progresista/Partido Nacional No Progresista |
|
Tensión nominal |
24 V CC, 4 mA |
|
Tensión máxima continua admisible |
30 V CC |
|
sobretensión |
35 VCC, 0,5 segundos |
|
lógica 1 [mínimo] |
15 V CC 2,5 mA |
|
lógica 0[máx] |
5 V CC 1 mA |
|
filtro de entrada |
1-13 ms |
|
Corriente de fuga admisible [máx.] |
1 mA |
|
aislamiento |
Sí |
|
Aislamiento óptico |
500 V CA durante 1 minuto |
|
contador de alta velocidad |
20K monofásico |
|
Características de la salida digital |
|
|
Puntos de salida digital integrados locales |
10 salidas |
|
tipo de salida |
contacto seco |
|
Tensión nominal |
24 V CC o 250 V CA |
|
rango de voltaje |
5-30 VCC 5-250 V CA |
|
Corriente de entrada (máx.) |
5A 4s 10% ciclo de trabajo |
|
lógica 1 (mínimo) |
- |
|
lógica 0 (máx.) |
- |
|
Corriente nominal por punto (máx.) |
2A |
|
Calificación actual por común (máx.) |
8A |
|
Corriente de fuga [máx.] |
- |
|
Carga de la lámpara [máx.] |
30 W CC/200 W CA |
|
Tensión de sujeción inductiva |
- |
|
Resistencia activa [contacto] |
0,2 Ω |
|
Frecuencia de pulso [máx.] |
1 Hz |
|
ciclo de vida mecanico |
10000000 (sin carga) |
|
Vida en contacto |
100000 (carga nominal) |
|
Dos salidas en paralelo |
No |
|
Parámetros ambientales |
|
|
Temperatura de trabajo |
0℃～+60℃ |
|
Temperatura ambiente de transporte |
-20℃-80℃ |
|
Humedad relativa ambiental |
5 ~ 90% |
|
Clase de protección |
IP20 |
