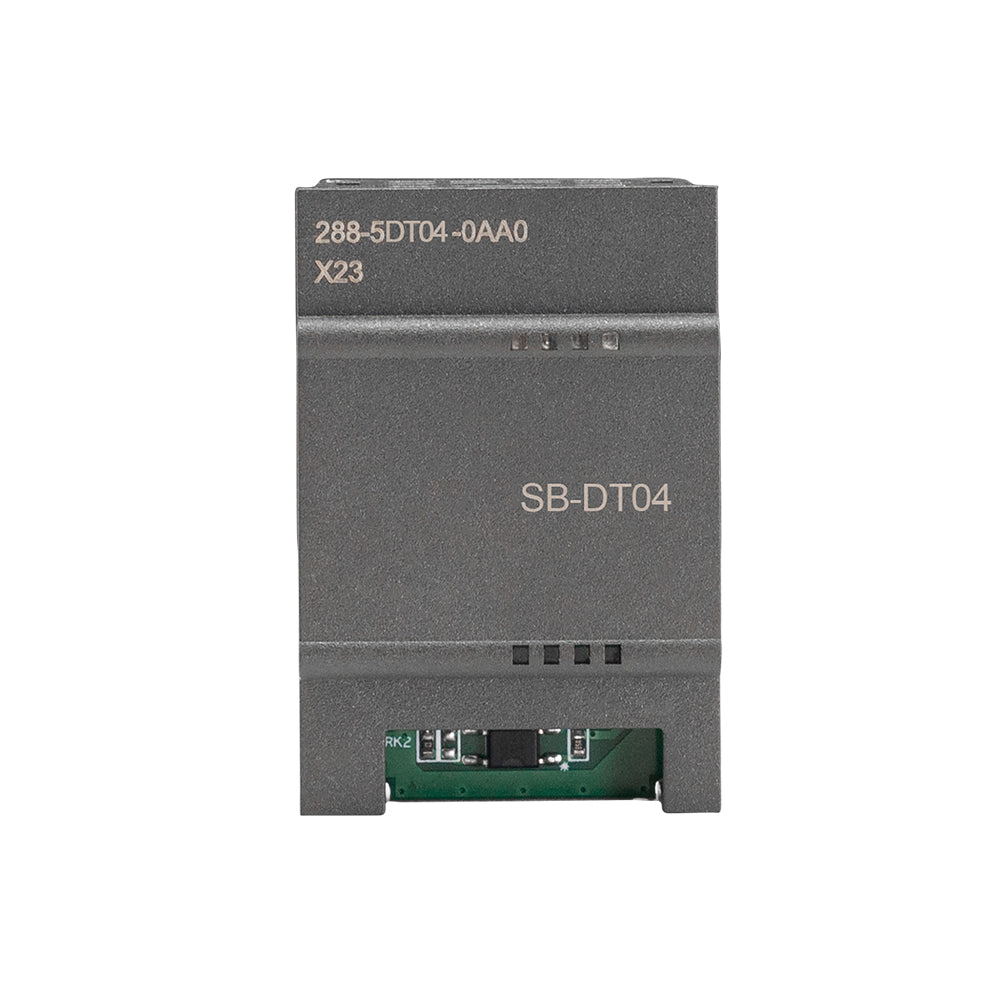

SB-DT04

modelo SBDT04
número de orden ONU 288-5DT04-0AA0
convencional
Dimensiones An x Al x Pr (mm) 35 x 52,2 x 16
peso 18,1 gramos
Consumo de energía 1,0 W
Consumo de corriente (Bus SM) 50 mA
Consumo de corriente (24 V CC) Se utilizan 4 mA por punto de entrada
entrada digital
Introducir puntos 2
tipo Fregadero (fregadero IEC tipo 1)
Tensión nominal 24 V CC a 4 mA, nominal
Tensión continua admisible 30 V CC máx.
sobretensión 35 V CC durante 0,5 s
Señal lógica 1 (mínima) 15 V CC a 2,5 mA
Señal lógica 0 (máxima) 5 V CC a 1 mA
Aislamiento (lado del campo y lado de la lógica) 500 V CA durante 1 minuto
grupo de aislamiento 1
tiempo de filtrado
0,2, 0,4, 0,8, 1,6, 3,2, 6,4 y 12,8 µs seleccionables individualmente por canal 0,2, 0,4, 0,8, 1,6, 3,2,
6,4 y 12,8 ms
Entradas conectadas simultáneamente 2
longitud del cable 500 m (blindado), 300 m (sin blindaje)
salida digital
puntos de salida 2
tipo de salida Estado sólido - MOSFET (Fuente)
rango de voltaje 20,4 ~ 28,8 V CC
Señal lógica 1 a máxima corriente 20 V CC mínimo
Señal lógica 0 a máxima corriente 0,1 V CC máx.
Corriente nominal por punto (máxima) 0,5 A
carga de la lámpara 5W
Resistencia de contacto en estado activo 0,6 Ω máx.
Corriente de fuga por punto 10 μA máx.
Corriente de entrada 5 A durante una duración máxima de 100 ms
protección contra sobrecarga ninguno
Aislamiento (lado del campo y lado de la lógica) 500 V CA durante 1 minuto
grupo de aislamiento 1
corriente por común 1 A
Tensión de sujeción del inductor L + - 48 V, pérdida de 1 W
retardo del interruptor Apagado a encendido máx. 2 μs
Encendido y apagado máx. 10 μs
Estado de salida en modo STOP valor anterior o valor de reemplazo (el valor predeterminado es 0)
Salidas conectadas simultáneamente 2
Longitud del cable (máxima) 500 m (blindado), 150 m (sin blindaje)

UniMAT

SB-DT04

modelo SBDT04
número de orden ONU 288-5DT04-0AA0
convencional
Dimensiones An x Al x Pr (mm) 35 x 52,2 x 16
peso 18,1 gramos
Consumo de energía 1,0 W
Consumo de corriente (Bus SM) 50 mA
Consumo de corriente (24 V CC) Se utilizan 4 mA por punto de entrada
entrada digital
Introducir puntos 2
tipo Fregadero (fregadero IEC tipo 1)
Tensión nominal 24 V CC a 4 mA, nominal
Tensión continua admisible 30 V CC máx.
sobretensión 35 V CC durante 0,5 s
Señal lógica 1 (mínima) 15 V CC a 2,5 mA
Señal lógica 0 (máxima) 5 V CC a 1 mA
Aislamiento (lado del campo y lado de la lógica) 500 V CA durante 1 minuto
grupo de aislamiento 1
tiempo de filtrado
0,2, 0,4, 0,8, 1,6, 3,2, 6,4 y 12,8 µs seleccionables individualmente por canal 0,2, 0,4, 0,8, 1,6, 3,2,
6,4 y 12,8 ms
Entradas conectadas simultáneamente 2
longitud del cable 500 m (blindado), 300 m (sin blindaje)
salida digital
puntos de salida 2
tipo de salida Estado sólido - MOSFET (Fuente)
rango de voltaje 20,4 ~ 28,8 V CC
Señal lógica 1 a máxima corriente 20 V CC mínimo
Señal lógica 0 a máxima corriente 0,1 V CC máx.
Corriente nominal por punto (máxima) 0,5 A
carga de la lámpara 5W
Resistencia de contacto en estado activo 0,6 Ω máx.
Corriente de fuga por punto 10 μA máx.
Corriente de entrada 5 A durante una duración máxima de 100 ms
protección contra sobrecarga ninguno
Aislamiento (lado del campo y lado de la lógica) 500 V CA durante 1 minuto
grupo de aislamiento 1
corriente por común 1 A
Tensión de sujeción del inductor L + - 48 V, pérdida de 1 W
retardo del interruptor Apagado a encendido máx. 2 μs
Encendido y apagado máx. 10 μs
Estado de salida en modo STOP valor anterior o valor de reemplazo (el valor predeterminado es 0)
Salidas conectadas simultáneamente 2
Longitud del cable (máxima) 500 m (blindado), 150 m (sin blindaje)
