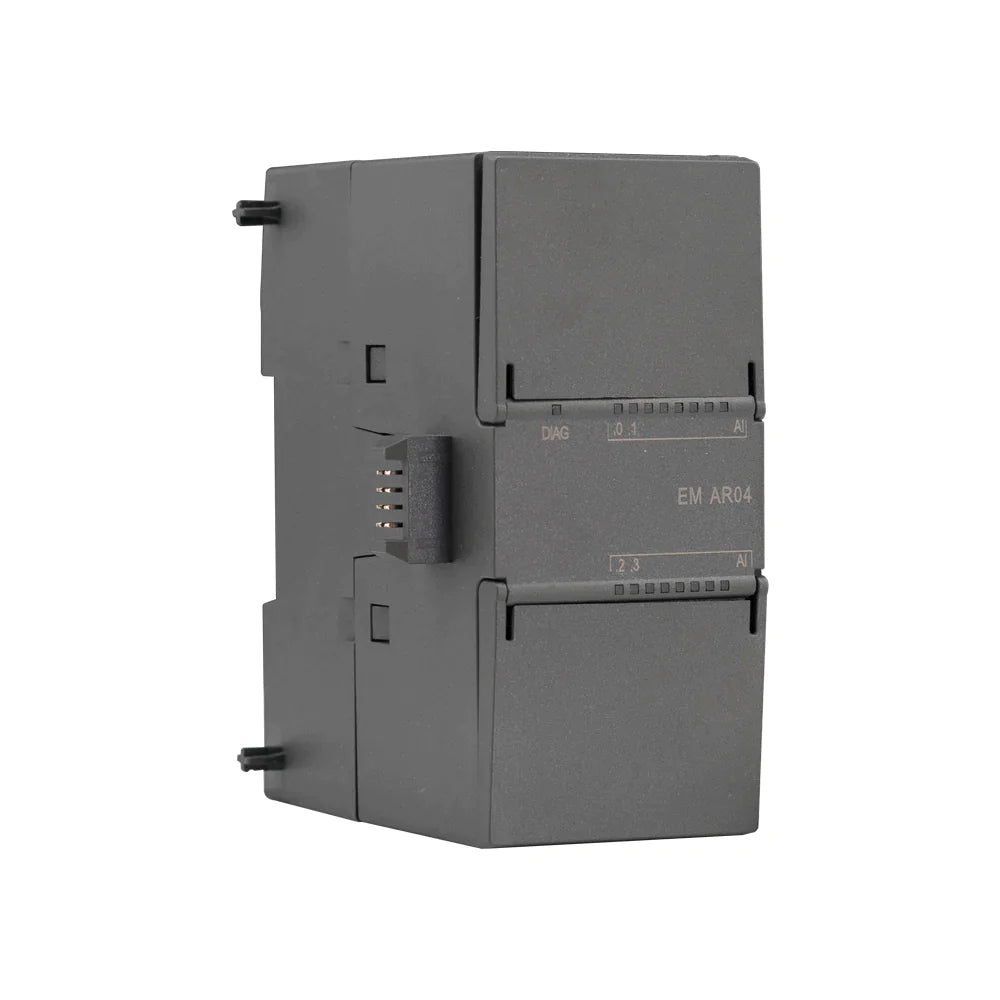

EM AR04
| modelo | EM AR04 |
|---|---|
| número de orden | ONU 288-3AR04-0AA0 |
| Convencional | |
| Dimensiones An x Al x Pr (mm) | 45 x 100 x 81 |
| peso | 150 gramos |
| Consumo de energía | 1,5 W |
| Actual | 80 mA |
| Consumo (Bus SM) | |
| Actual | 40 mA |
| Consumo (24 V DC) | |
| entrada analógica | |
| Canales de entrada | 4 |
| tipo | Valores de RTD y resistencia para la conexión a tierra de referencia del módulo |
| Resolución Temperatura Resistencia | 0,1 °C / 0,1 °F 15 bits + bit de signo |
| tensión máxima soportada | ±35 V |
| Supresión de ruido | 85 dB, 10 Hz/50 Hz/60 Hz/400 Hz |
| rechazo de modo común | > 120 dB |
| impedancia | ≥ 10 MΩ |
| aislamiento | 500 V CA |
| Aislamiento de canal a canal | - |
| precisión | Consulte la tabla de selección de sensores RTD |
| repetibilidad | ±0,05 % del valor final de escala |
| Consumo máximo de energía del sensor | 0,5 mW |
| Principio de medición | integral |
| Tiempo de actualización del módulo | Consulte la tabla de selección de reducción de ruido. |
| Longitud del cable (máxima) | Longitud máxima del sensor 100 m |
| Resistencia del cable | 20 Ω máx., 2,7 Ω máx. para Cu10 |
| desbordamiento/desbordamiento insuficiente | √ |
| Circuito abierto (solo modo actual) | √ |
| 24 V CC de baja tensión | √ |
Dimensiones (mm)
Diagrama de estructura
